Cuando un transformador dispara su protección, la tentación es inmediata: rearmar y volver a energizar 'a ver si fue un falso disparo'. Es la reacción más natural y, cuando hay una falla interna real, la más peligrosa. Una protección que operó lo hizo por una razón hasta que se demuestre lo contrario, y re-energizar a ciegas puede convertir un daño localizado y reparable en una falla catastrófica. El primer paso correcto no es rearmar: es entender qué protección operó y qué intentaba decir.
La protección diferencial compara la corriente que entra con la que sale del transformador. Si no coinciden, asume que hay una falla interna (entre espiras, a tierra, en las conexiones) y dispara. Un disparo diferencial legítimo es de los más serios: apunta hacia adentro de la máquina. Pero también puede dispararse por causas externas —saturación de transformadores de corriente ante una falla pasante, corriente de energización (inrush), errores de cableado o de ajuste—, por lo que el diagnóstico debe separar una falla interna real de un disparo por causa externa antes de cualquier conclusión.
El relé Buchholz (o de gas) vigila la formación de gas y el movimiento de aceite dentro del transformador. Un arqueo o un sobrecalentamiento interno generan gas que sube hacia el conservador y activa el relé. Cuando el Buchholz opera y hay gas acumulado, ese gas es evidencia diagnóstica de primer nivel: su volumen, color y composición orientan sobre si hubo arqueo o calentamiento. Por eso no se purga ni se 'resetea' el Buchholz sin más: se recolecta y analiza el gas. Purgarlo es tirar la mejor pista disponible.
El relé de presión súbita detecta el aumento brusco de presión interna típico de una falla violenta, y la protección de sobrecorriente actúa ante corrientes que exceden el ajuste, sea por una falla interna, una falla externa aguas abajo, o una sobrecarga. Cada una de estas protecciones cuenta una parte distinta de la historia: presión súbita y diferencial apuntan a fallas internas; sobrecorriente puede ser interna o externa; Buchholz indica gas. La combinación de cuáles operaron y en qué orden es la primera capa del diagnóstico.
Por eso, antes de tocar nada, conviene reunir la información: qué protección operó y con qué indicación, qué estaba pasando en el momento del disparo (una maniobra, una tormenta, una sobrecarga, una falla externa en la red), los datos de placa, el historial de pruebas y de análisis de aceite, y el estado externo de la máquina (olor, hollín, Buchholz con gas, válvula de sobrepresión disparada). Con eso, quien diagnostique llega con una hipótesis en lugar de empezar de cero, y se evita el rearme a ciegas.

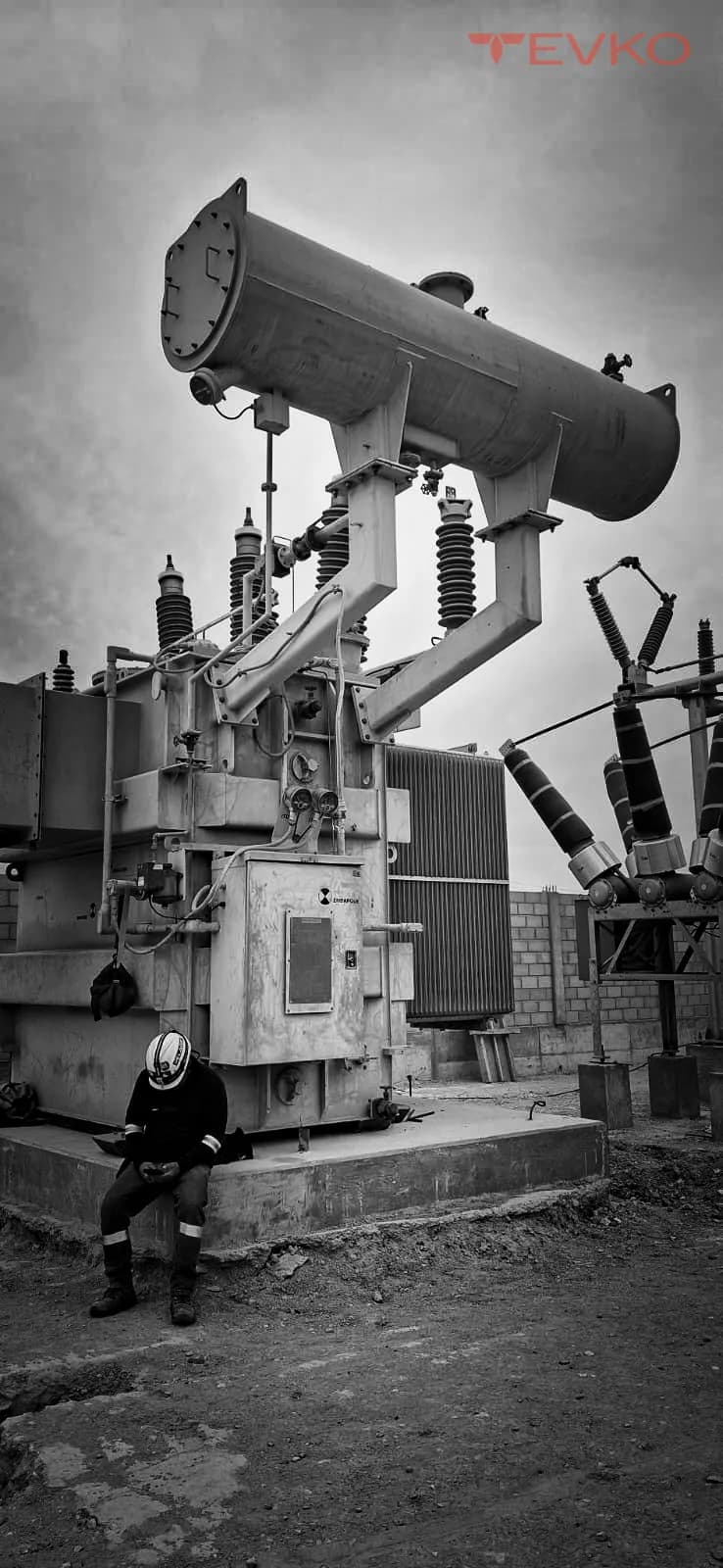

El diagnóstico que confirma o descarta una falla interna se hace con la máquina desenergizada y un panel de pruebas eléctricas. El análisis de gases disueltos (DGA) revela si hubo arqueo o sobrecalentamiento y de qué severidad; la relación de transformación (TTR) y la resistencia óhmica de devanados detectan espiras en corto o daño en el cambiador; la resistencia de aislamiento e índice de polarización tamizan humedad y contaminación; y la respuesta en frecuencia (SFRA) confirma si los devanados se deformaron. Ejecutado con instrumentación Omicron y Megger bajo norma IEEE C57 e IEC 60076, este panel responde la pregunta de fondo: ¿el disparo fue por una falla interna o por una causa externa?
Solo cuando el diagnóstico descarta una causa interna —o cuando localiza y corrige la falla— tiene sentido pensar en re-energizar. La diferencia entre un disparo por causa externa (donde la máquina está sana y se vuelve a poner en servicio) y una falla interna (donde re-energizar agrava el daño) la da el diagnóstico, no la prisa. Esa distinción es exactamente lo que protege el activo y la operación.
TEVKO diagnostica disparos de protección en transformadores y subestaciones con análisis de aceite y pruebas eléctricas, de forma independiente y multimarca para equipos de cualquier fabricante, con protocolo documentado bajo norma IEEE C57 e IEC 60076, y atención de emergencia 24/7 para activos críticos. Si tu transformador se disparó, no lo re-energices a ciegas: reúne la indicación de la protección que operó y contáctanos para definir la causa real antes de volver a darle tensión.
