Rebobinado de transformadores de potencia
Sustitución total o parcial de devanados de alta y baja tensión, con conductor y aislamiento conforme a la especificación de diseño, hasta 230 MVA.
El rebobinado consiste en retirar el devanado dañado y reconstruirlo con conductor y aislamiento nuevos, respetando el número de espiras, la geometría, la relación de transformación y la reactancia de dispersión del diseño original. No es 'enrollar alambre': cualquier desviación en espiras, distancias dieléctricas o prensado cambia el comportamiento eléctrico del transformador y compromete su vida útil.
Se justifica cuando el diagnóstico revela aislamiento de devanado degradado, cortocircuitos entre espiras, o deformación por los esfuerzos electrodinámicos de una falla externa. La prueba de relación de transformación (TTR), la resistencia óhmica de devanados y la reactancia de dispersión son las que confirman la necesidad y delimitan el alcance —rebobinado total, de una fase o parcial—.
La calidad del rebobinado depende tanto de la ingeniería (cálculo de devanados, selección de materiales aislantes y conductores) como de la capacidad de la planta: maniobra pesada para extraer y reinstalar el conjunto activo, secado controlado del aislamiento en horno, y un banco de pruebas que verifique el resultado. En TEVKO el rebobinado se ejecuta en la planta de 5,600 m² de Grupo TEMISA, con grúas de 60 toneladas y hornos industriales, hasta 230 MVA, e incluye transformadores acorazados (tipo shell).
Alcances de rebobinado
Rebobinado total
Sustitución completa de los devanados de alta y baja tensión, con conductor y aislamiento nuevos conforme a la especificación de diseño.
Cuándo aplica: Aislamiento de devanado degradado de forma generalizada o daño en varias fases.
Rebobinado de una fase
Reconstrucción del devanado de la fase afectada cuando el diagnóstico confirma que el resto del conjunto activo está sano.
Cuándo aplica: Falla localizada en una fase con núcleo y demás fases recuperables.
Rebobinado de acorazado (shell)
Reconstrucción de devanados en transformadores tipo acorazado, respetando la geometría envolvente del núcleo y las distancias dieléctricas del diseño.
Cuándo aplica: Transformadores acorazados con devanado dañado o deformado.
Proceso de rebobinado
1. Diagnóstico y desensamble
Pruebas eléctricas, ingreso a tanque y retiro del conjunto activo para evaluar el devanado y definir el alcance.
2. Ingeniería del devanado
Cálculo de espiras, selección de conductor y aislamiento, y plan de maniobra respetando relación de transformación y reactancia.
3. Bobinado y secado
Reconstrucción del devanado, armado del conjunto y secado controlado en horno para restituir la rigidez dieléctrica.
4. Pruebas de aceptación
Secuencia completa de pruebas bajo IEEE/IEC, procesamiento del aceite y entrega de protocolo con valores documentados.
Preguntas frecuentes — rebobinado de transformadores de potencia
¿Cuándo se necesita rebobinar un transformador?
Cuando el diagnóstico revela aislamiento de devanado degradado, cortocircuito entre espiras o deformación del devanado por esfuerzos de cortocircuito. Las pruebas de relación de transformación, resistencia de devanados y reactancia de dispersión confirman la necesidad y el alcance.
¿Rebobinar es más barato que comprar un transformador nuevo?
Generalmente sí, y con un tiempo de entrega mucho menor que el de un equipo nuevo importado, especialmente cuando el núcleo, el tanque y la estructura son recuperables. La decisión se toma con base en un diagnóstico que confirme que el resto del activo está sano.
¿El transformador rebobinado recupera su capacidad original?
Ese es el objetivo: restituir las características eléctricas dentro de la especificación del fabricante, respetando relación de transformación, reactancia y distancias dieléctricas. El resultado se verifica con pruebas de aceptación documentadas bajo IEEE C57 e IEC 60076.
¿Rebobinan transformadores acorazados (tipo shell)?
Sí. El rebobinado de un acorazado exige liberar el núcleo envolvente y respetar su geometría particular. En TEVKO lo realizamos con la maniobra pesada y el banco de pruebas de la planta de operación en Tlajomulco, hasta 230 MVA.

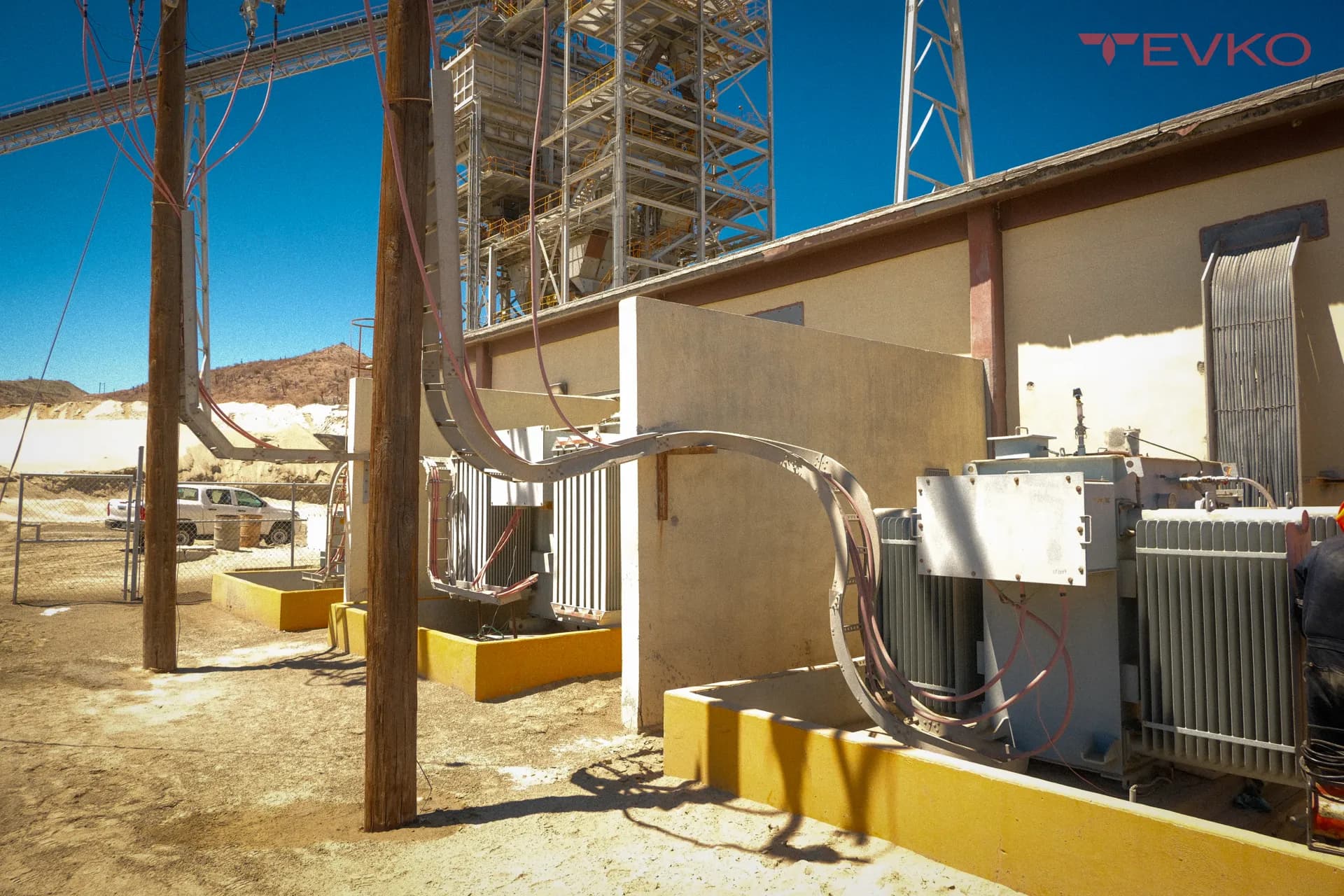

Rebobinado de transformadores de potencia en imágenes
Servicios y recursos relacionados
Qué recibes
- Memoria de diseño del devanado: ingeniería inversa sobre el original o rediseño justificado
- Especificación de materiales aislantes y conductores empleados
- Control dimensional del devanado y registro del proceso de secado
- Pruebas de aceptación: relación de transformación, resistencia de devanados, aislamiento y factor de potencia
El criterio que cambia la decisión
Un rebobinado sin memoria de diseño es una copia a ojo: si la relación de transformación o la impedancia resultante no coinciden con la placa, el transformador no vuelve a su punto de operación. Por eso el diseño se documenta antes de bobinar.
Cotiza rebobinado de transformadores de potencia
Comparte los datos de placa del activo y la condición que observas. Un ingeniero revisa la información y responde con el alcance propuesto, no con un precio genérico. Si tienes placa, unifilar o pruebas anteriores, envíalos por WhatsApp: es lo que más acorta el diagnóstico.
Contenido técnico revisado por Dirección Técnica TEVKO · última revisión: 15 de agosto de 2026
Referencias normativas de esta página: IEEE C57.12.90 · IEC 60076 · IEEE C57.152. La aplicabilidad de cada norma depende del activo, su tensión y el alcance contratado; se confirma en la propuesta técnica.
