Reparación y reemplazo de boquillas (bushings)
Diagnóstico, reparación y reemplazo de boquillas (bushings) de transformadores de potencia, una de las causas más violentas de falla catastrófica.
Las boquillas permiten que los conductores de alta tensión atraviesen el tanque del transformador. Son pequeñas pero están detrás de un porcentaje alto de las fallas catastróficas: una boquilla que falla puede provocar arco, expulsión de aceite e incendio.
La mayoría de las boquillas de potencia son del tipo condensador (papel impregnado en aceite o en resina). Su aislamiento se construye en capas, y el envejecimiento, la humedad o un defecto pueden degradarlas hasta la falla. El problema es que el deterioro suele ser interno e invisible: una boquilla puede verse perfecta por fuera y estar a punto de fallar por dentro.
Por eso el diagnóstico se basa en pruebas: factor de potencia (Tan Delta) y capacitancia del aislamiento, comparados contra la placa de la propia boquilla y contra su historial. Un aumento del factor de potencia indica contaminación o humedad; un cambio de capacitancia indica capas degradadas o puenteadas —una señal de alarma seria—. Se complementa con inspección visual y termografía en operación.
Cuando la boquilla es recuperable se atiende; cuando el diagnóstico confirma deterioro del condensador, se reemplaza de forma programada —barato y sin riesgo— en lugar de sufrir su falla en operación. En TEVKO ejecutamos el diagnóstico y el reemplazo bajo referencias IEEE C57.19 e IEEE C57.152, con protocolo documentado.
Alcances en boquillas
Diagnóstico de boquillas
Factor de potencia (Tan Delta) y capacitancia comparados contra placa e historial, más inspección visual y termografía.
Cuándo aplica: Vigilancia periódica o sospecha de deterioro.
Reemplazo de boquilla
Sustitución programada de la boquilla degradada antes de que falle, con verificación posterior.
Cuándo aplica: Condensador degradado confirmado por pruebas.
Proceso
1. Diagnóstico
Factor de potencia y capacitancia de cada boquilla, contra placa e historial.
2. Decisión
Atención o reemplazo según el grado de deterioro del condensador.
3. Intervención
Reemplazo programado con control de limpieza y sellado.
4. Verificación
Pruebas posteriores y protocolo documentado.
Preguntas frecuentes — reparación y reemplazo de boquillas (bushings)
¿Cómo se sabe si una boquilla necesita reemplazo?
Con la medición de factor de potencia (Tan Delta) y capacitancia del aislamiento, comparadas contra la placa y el historial. Un aumento del factor de potencia o un cambio de capacitancia indican deterioro del condensador interno y motivan el reemplazo programado.
¿Por qué es tan peligrosa una falla de boquilla?
Una boquilla que falla puede provocar arco interno, expulsión violenta de aceite e incendio, con pérdida total del transformador. Es una de las causas más comunes de falla catastrófica, y casi siempre da aviso si se vigila con pruebas periódicas.
¿Se puede reemplazar una boquilla sin abrir todo el transformador?
En muchos casos sí, dependiendo del diseño y la ubicación. El reemplazo programado de una boquilla degradada es una intervención acotada comparada con la reparación que exigiría su falla en operación.

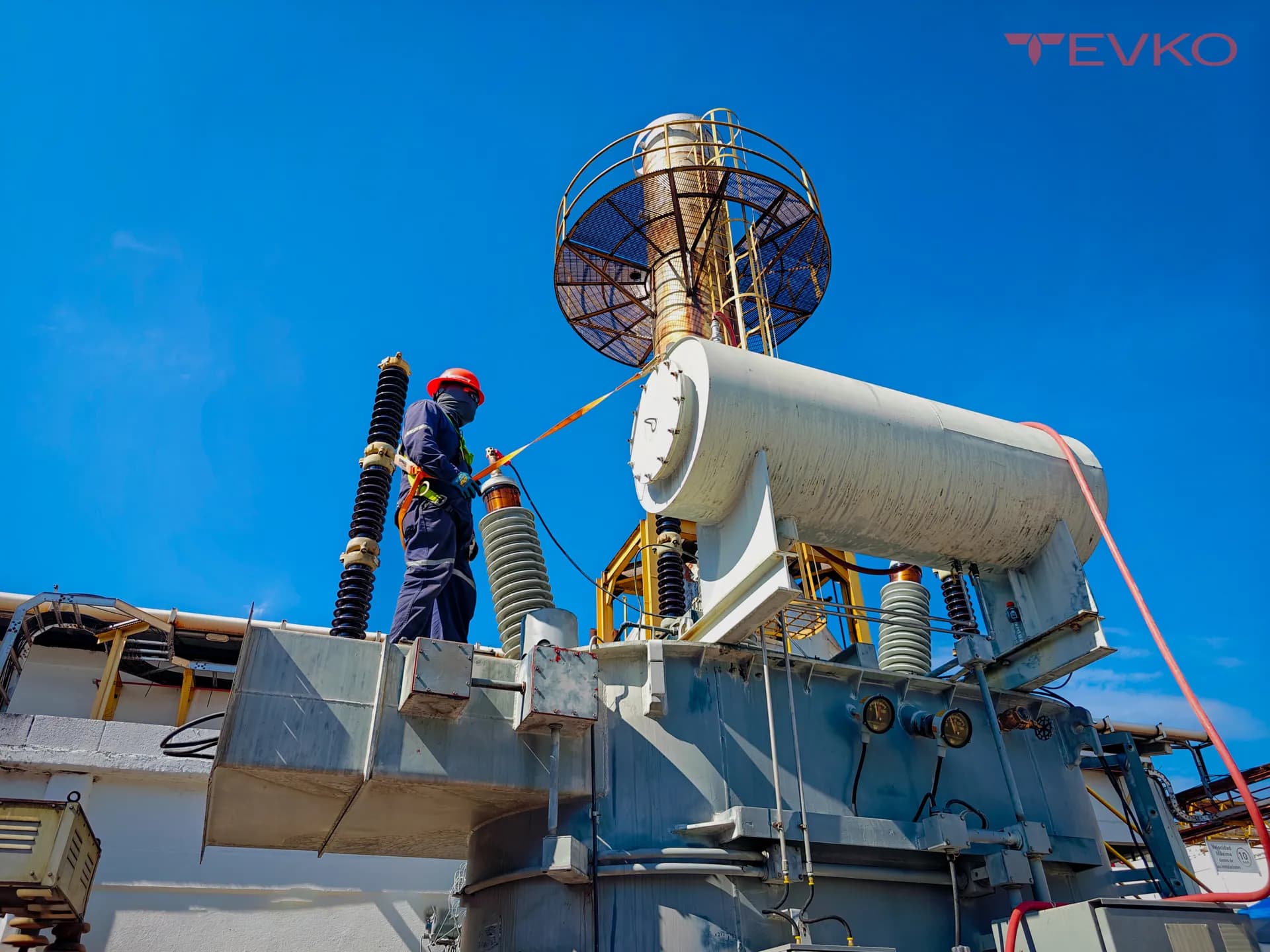

Reparación y reemplazo de boquillas (bushings) en imágenes
