Servicio
Diagnóstico y pruebas eléctricas
Factor de potencia, resistencia de aislamiento, relación de transformación, Tan Delta, descargas parciales y análisis de aceite.
Las pruebas eléctricas cuantifican la condición de un transformador sin depender de suposiciones: revelan el estado del aislamiento, la integridad de los devanados, la operación del cambiador de derivaciones y la presencia de fenómenos incipientes como descargas parciales. Sin este diagnóstico, cualquier intervención es a ciegas.
El valor de una prueba no está solo en el número que arroja, sino en su interpretación: comparar el factor de potencia del aislamiento contra los límites de IEEE C57.152, leer la relación de transformación frente a la placa, o analizar la tendencia del Tan Delta a lo largo de varios años. Esa lectura es la que convierte un dato en una decisión.
Operamos un parque de instrumentación de primer nivel —Omicron y Megger— que permite ejecutar la batería completa de pruebas de campo y entregar un protocolo con criterio técnico, no una hoja de valores sin contexto.
Pruebas que ejecutamos
Pruebas de aislamiento
Resistencia de aislamiento, índice de polarización, factor de potencia y Tan Delta con instrumentación Megger y Omicron para evaluar la condición del sistema dieléctrico.
Cuándo aplica: Diagnóstico de rutina, recepción de equipo, post-intervención y verificación tras eventos.
Pruebas de devanados
Relación de transformación (TTR), resistencia óhmica de devanados y reactancia de dispersión con instrumentación Omicron para verificar integridad de devanados y conexiones.
Cuándo aplica: Sospecha de espiras en corto, deformación mecánica o problemas en el cambiador de derivaciones.
Descargas parciales
Medición de descargas parciales en alta tensión para detectar defectos incipientes del aislamiento antes de que evolucionen a falla.
Cuándo aplica: Equipos de alta tensión, recepción de transformadores nuevos o rehabilitados, seguimiento de tendencias.
Análisis de aceite dieléctrico
Rigidez dieléctrica, humedad, parámetros fisicoquímicos y cromatografía de gases disueltos (DGA) para evaluar el fluido aislante y detectar fenómenos internos.
Cuándo aplica: Monitoreo con periodicidad justificada, investigación de causa raíz y decisión documentada de filtrado o rehabilitación.
Cómo ejecutamos el diagnóstico
1. Definición de alcance
Acordamos qué pruebas aplican según el objetivo: rutina, recepción, post-falla o decisión de inversión.
2. Ejecución en campo o planta
Aplicamos la batería con instrumentación Omicron y Megger bajo libranza coordinada, registrando condiciones ambientales que afectan la lectura.
3. Interpretación técnica
Comparamos resultados contra norma y contra historial del equipo, identificando tendencias y anomalías.
4. Protocolo y recomendaciones
Entregamos protocolo documentado con diagnóstico, prioridad de hallazgos y plan de acción sugerido.
Diagnóstico y pruebas eléctricas por ciudad
Atendemos diagnóstico y pruebas eléctricas en todo México. Estas son nuestras ciudades con página dedicada y mayor demanda industrial:
Video
¿Reparar o reemplazar un transformador? La condición medida es la que decide
La decisión entre rehabilitar y reemplazar un transformador no se resuelve por la edad del equipo, sino por lo que miden las pruebas eléctricas y el estado del papel aislante. Con ese diagnóstico, mantenimiento puede sustentar la ruta ante operaciones y compras.
Transcripción completa y contexto técnicoExperiencia internacional documentada
Diagnóstico de transformadores secos en Jamaica
Conoce el trabajo de campo de TEVKO: inspección visual, resistencia de aislamiento y factor de potencia del aislamiento. Tres fotografías documentan la intervención en sitio. Este caso no publica valores de medición ni un dictamen de aceptación.
Preguntas frecuentes — diagnóstico y pruebas eléctricas
¿Qué pruebas eléctricas se le hacen a un transformador?
Las principales son: resistencia de aislamiento e índice de polarización, factor de potencia del aislamiento y Tan Delta, relación de transformación (TTR), resistencia óhmica de devanados, reactancia de dispersión, prueba del cambiador de derivaciones y, en alta tensión, medición de descargas parciales. Sobre el aceite se evalúa rigidez dieléctrica, contenido de humedad y, mediante cromatografía, gases disueltos (DGA).
¿Para qué sirve el factor de potencia del aislamiento?
Cuantifica las pérdidas dieléctricas del sistema de aislamiento. Un valor creciente en el tiempo indica contaminación, humedad o envejecimiento del aislamiento sólido y líquido. Es uno de los indicadores más sensibles para anticipar degradación antes de que se traduzca en falla, y se evalúa contra los límites de IEEE C57.152.
¿Qué revela el análisis de gases disueltos (DGA)?
La cromatografía de gases disueltos en el aceite detecta fenómenos internos incipientes: sobrecalentamiento, arqueo o descargas parciales, cada uno con una firma de gases característica. Es una herramienta predictiva poderosa porque identifica problemas mientras el transformador sigue operando. En TEVKO la integramos al diagnóstico en alianza de laboratorio.
¿Las pruebas requieren sacar de operación el equipo?
La mayoría de las pruebas eléctricas de diagnóstico (factor de potencia, TTR, resistencia de aislamiento) requieren el transformador desenergizado y aislado. El muestreo de aceite para DGA y la termografía se realizan con el equipo en operación. Coordinamos la libranza para acotar el tiempo fuera de servicio.
¿Con qué frecuencia conviene diagnosticar un transformador?
La frecuencia se documenta con las instrucciones del fabricante, la condición y tendencias del activo, carga, ambiente, historial y consecuencias de falla. Ingeniería debe justificar el programa y revisarlo ante anomalías; esta página no prescribe un intervalo universal.
¿Entregan recomendaciones o solo los valores medidos?
Entregamos protocolo con los valores medidos, su comparación contra norma e historial, la interpretación técnica de cada resultado y las recomendaciones de acción priorizadas. El objetivo es que el responsable del activo pueda decidir mantenimiento, rehabilitación u operación con sustento, no solo archivar una hoja de números.

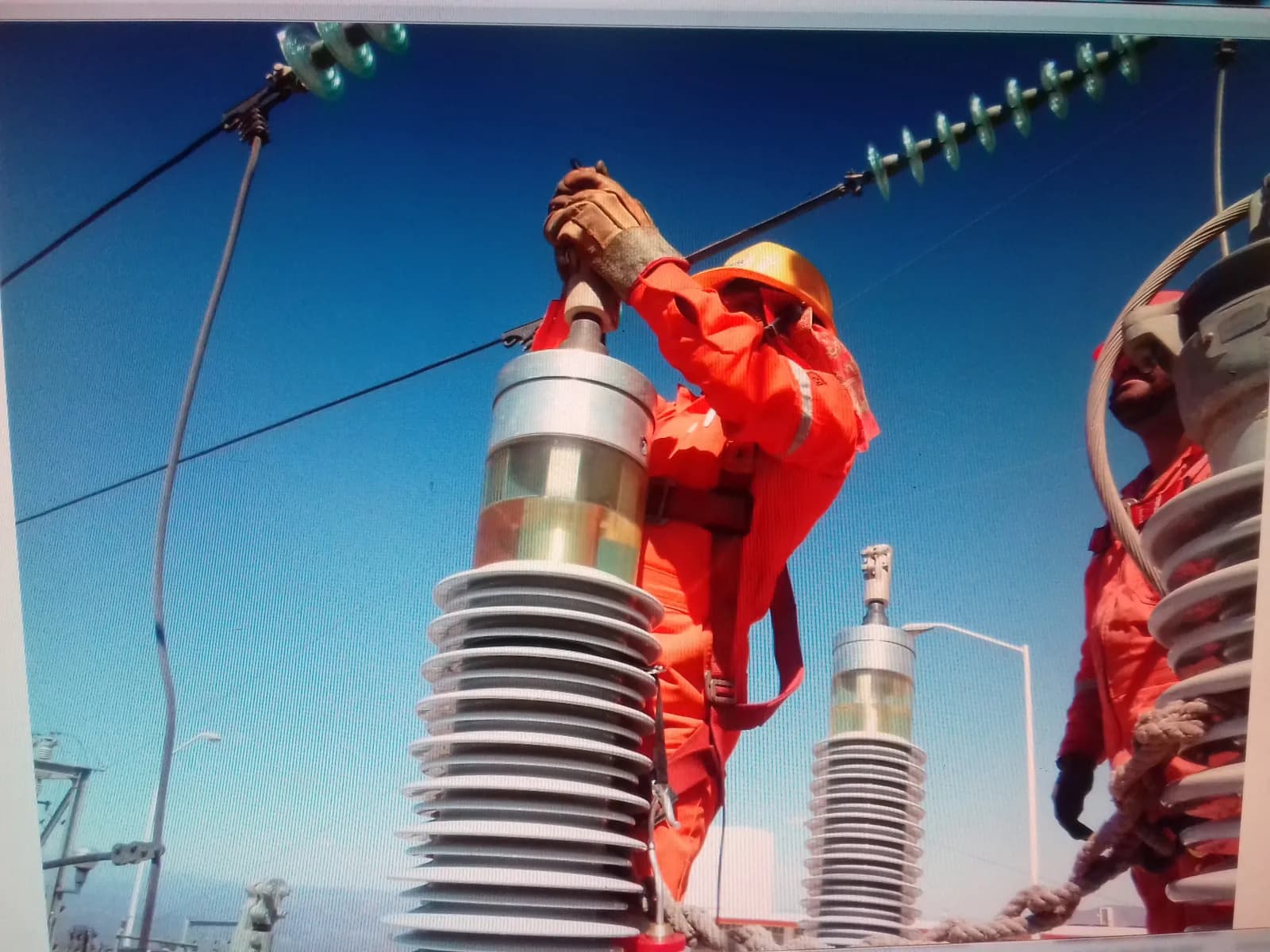

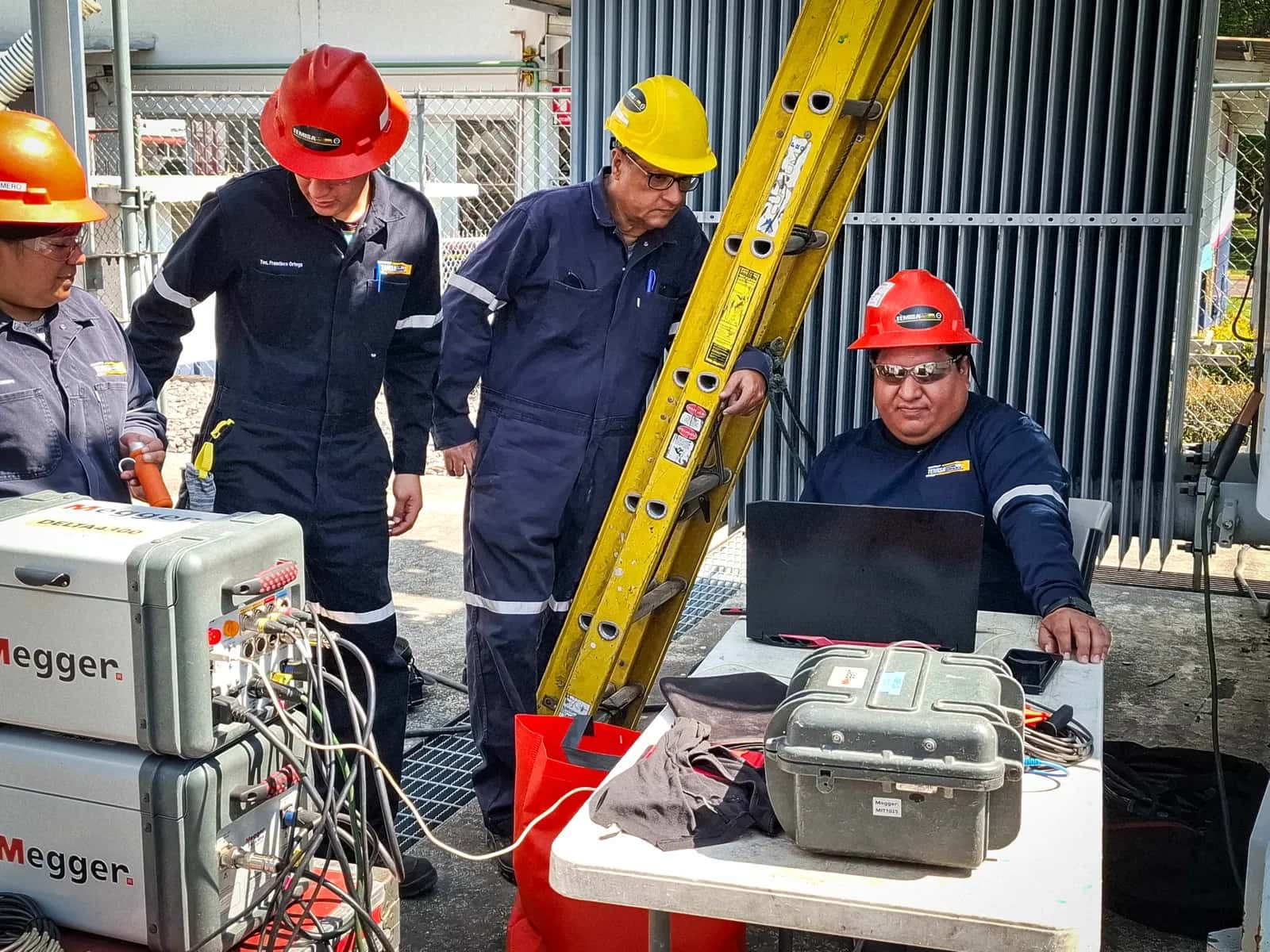

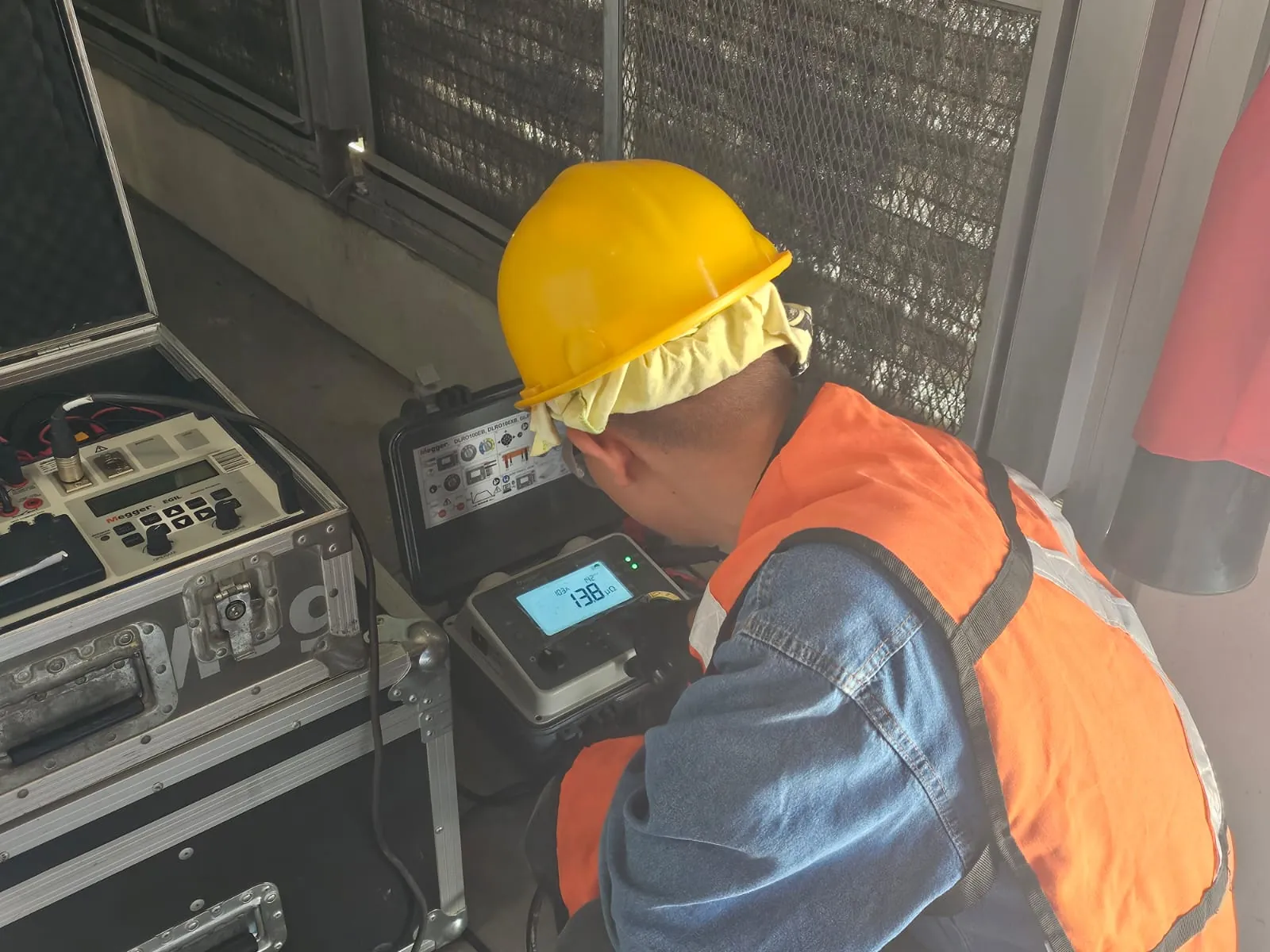

Diagnóstico y pruebas eléctricas en imágenes
Servicios y recursos relacionados
Guías técnicas sobre diagnóstico y pruebas eléctricas
- Tu transformador dispara la protección: causas y diagnóstico
- Calidad de energía en electrónica y dispositivos médicos: por qué importa cada milisegundo
- Qué pedir en una cotización de mantenimiento eléctrico (para comparar bien)
- Análisis físico-químico del aceite de transformador: qué mide cada parámetro
- BPCs (askarel) en el aceite de un transformador: cómo detectarlos y qué exige la normativa
- Humedad en el aceite por Karl Fischer: por qué se mide y qué significa
- Ver todas las guías técnicas en el blog
Qué recibes
- Tabla de resultados por prueba, con su criterio de aceptación y su corrección por temperatura
- Interpretación cruzada: qué modo de falla explica el conjunto de resultados, no cada uno por separado
- Comparación contra el historial del activo cuando existe, que es donde aparece la tendencia
- Trazabilidad del instrumento empleado, con su número de serie y vigencia de calibración
El criterio que cambia la decisión
Ninguna prueba decide sola. Un factor de potencia alto con humedad alta apunta a aislamiento húmedo y abre la ruta de secado; el mismo factor de potencia con humedad normal apunta a envejecimiento y abre la conversación de vida remanente. El cruce es el diagnóstico.
Cotiza diagnóstico y pruebas eléctricas
Comparte los datos de placa del activo y la condición que observas. Un ingeniero revisa la información y responde con el alcance propuesto, no con un precio genérico. Si tienes placa, unifilar o pruebas anteriores, envíalos por WhatsApp: es lo que más acorta el diagnóstico.
Contenido técnico revisado por Dirección Técnica TEVKO · última revisión: 15 de agosto de 2026
Referencias normativas de esta página: IEEE C57.152 · IEEE C57.104 (DGA) · IEC 60076 · ASTM D877 / D1816. La aplicabilidad de cada norma depende del activo, su tensión y el alcance contratado; se confirma en la propuesta técnica.
