Reparación de cambiador de derivaciones (OLTC)
Reparación y mantenimiento del cambiador de derivaciones bajo carga (OLTC) y sin carga (DETC): contactos, mecanismo, aceite del cambiador y pruebas.
El cambiador de derivaciones bajo carga (OLTC) regula la tensión moviendo contactos mientras el transformador está energizado y con carga. Esa operación mecánica repetida —miles de maniobras a lo largo de los años— exige seguimiento del mecanismo y los contactos. El cambiador sin carga (DETC) se opera desenergizado y falla menos, pero también requiere inspección de contactos.
La reparación atiende el compartimento y el aceite del cambiador (que se contamina con el carbón y las partículas de la conmutación, separado del aceite principal), los contactos fijos y móviles (por desgaste, picadura y erosión por arco), el resistor de transición y el mecanismo de accionamiento. Cada elemento degradado aumenta la resistencia, genera calor y acerca la falla.
El cierre es con pruebas: relación de transformación (TTR) en todas las posiciones para confirmar que conmuta correctamente, resistencia de contactos, y medición dinámica de resistencia (DRM) que detecta problemas de conmutación invisibles a las pruebas estáticas. En TEVKO la intervención se ejecuta con instrumentación Omicron y Megger y protocolo documentado bajo IEEE C57 e IEC 60076.
Alcances en el cambiador
Atención de contactos
Inspección y reemplazo de contactos fijos y móviles desgastados o erosionados por arco, y verificación del resistor de transición.
Cuándo aplica: Desgaste, picadura o resistencia de contacto elevada.
Procesamiento del aceite del cambiador
Filtrado o reemplazo del aceite del compartimento del OLTC, contaminado por la conmutación.
Cuándo aplica: Aceite del cambiador degradado o con carbón.
Mecanismo de accionamiento
Revisión del motor, engranajes y sincronismo del mecanismo que comanda los cambios de posición.
Cuándo aplica: Mala operación, ruido o falla de conmutación del cambiador.
Proceso de reparación del cambiador
1. Diagnóstico
Conteo de operaciones, prueba de relación de transformación por posición y DRM para definir alcance.
2. Intervención de contactos y aceite
Atención de contactos, resistor de transición y procesamiento del aceite del cambiador.
3. Mecanismo y armado
Revisión del mecanismo de accionamiento y verificación de sincronismo.
4. Pruebas de aceptación
TTR en todas las posiciones, resistencia de contactos y DRM, con protocolo documentado.
Preguntas frecuentes — reparación de cambiador de derivaciones (oltc)
¿Cada cuánto se repara el cambiador de derivaciones?
El fabricante define intervalos por número de operaciones y por tiempo. Un OLTC que conmuta mucho (regulación frecuente) requiere intervención antes. Por eso se lleva el conteo de operaciones además del calendario, y el diagnóstico —no solo la edad— dispara la reparación.
¿Por qué el cambiador tiene su propio aceite?
En diseños que conmutan en aceite, el arco genera gases y partículas y suele existir un compartimento separado. En diseños de vacío, la interrupción ocurre dentro de botellas de vacío: el comportamiento del aceite difiere. Deben identificarse diseño, comunicación entre compartimentos y manual del fabricante antes de interpretar DGA o intervenir.
¿Qué pruebas confirman que el cambiador quedó bien?
La relación de transformación (TTR) en todas las posiciones confirma la conmutación; la resistencia de contactos verifica su estado; y la medición dinámica de resistencia (DRM) detecta problemas de conmutación que las pruebas estáticas no revelan.
¿Cuál es la diferencia entre OLTC y DETC, y cuál exige más mantenimiento?
El OLTC cambia la derivación con el transformador energizado y bajo carga: conmuta mediante resistores o reactores de transición para no interrumpir la corriente, y tiene mecanismo motorizado y compartimento de aceite propio. El DETC solo se opera con el equipo desenergizado y es un selector mecánico, sin elementos de conmutación.
¿Por qué el OLTC se desgasta más que el DETC?
En los OLTC que conmutan en aceite, el arco puede degradar el fluido; en los de vacío no se interpreta de la misma forma. Ambos acumulan desgaste mecánico y requieren criterios del fabricante, conteo de operaciones, tiempo y condición. El DETC falla por la vía contraria —contactos oxidados o mal asentados tras años sin operarse—, y se manifiesta como resistencia óhmica desbalanceada entre fases.
¿Cada cuánto se interviene un cambiador de derivaciones?
En el OLTC el criterio no es el calendario sino el número de operaciones acumuladas y el estado del aceite de su compartimento, complementados con la tendencia de las pruebas. El fabricante declara un número de operaciones para inspección de contactos, y ese dato manda sobre cualquier regla general. En el DETC, la práctica útil es operarlo en todo su rango durante la libranza de mantenimiento y medir resistencia óhmica en cada posición: es la forma de detectar un contacto que ya no asienta antes de que cause un punto caliente.

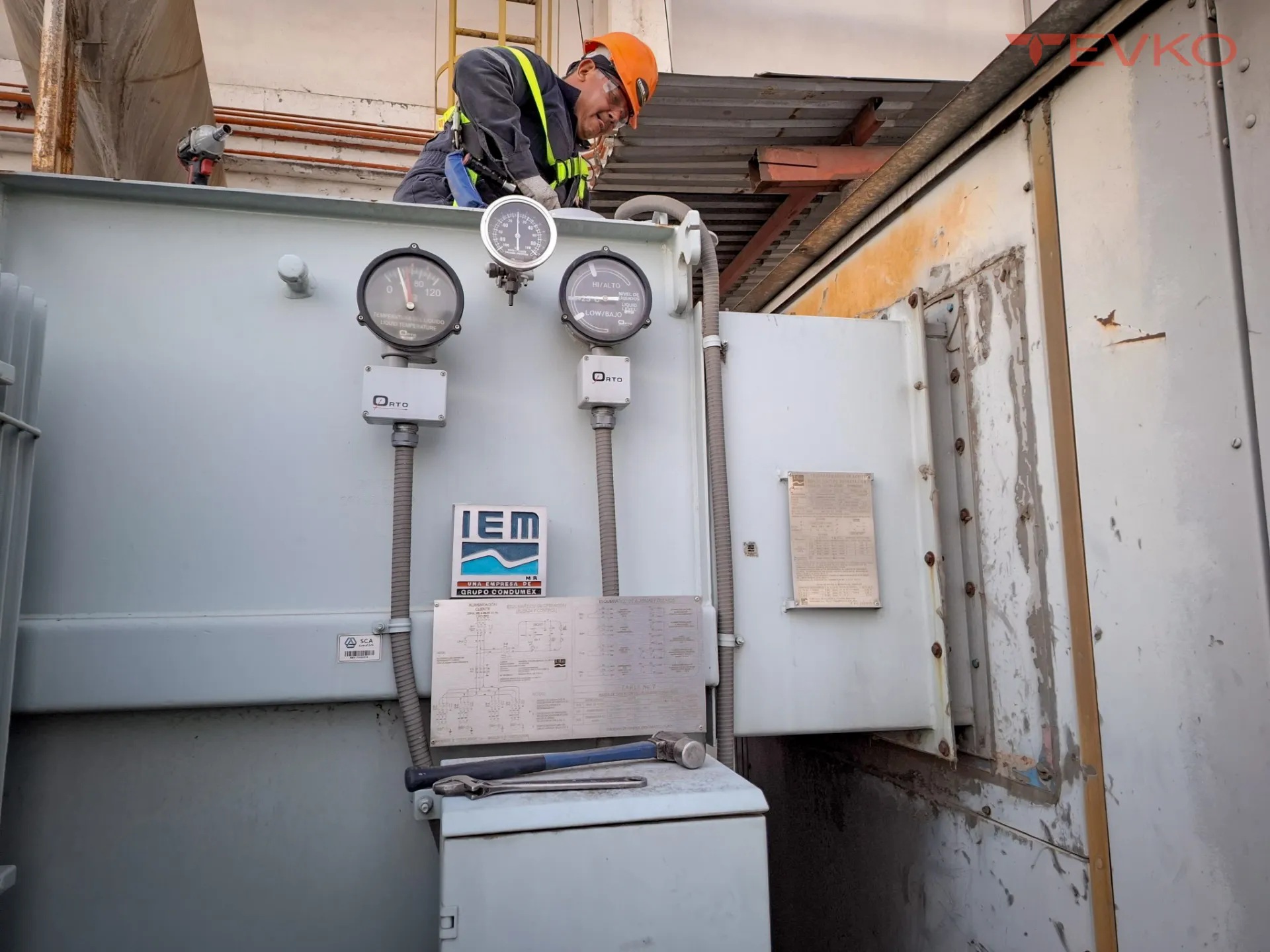

Reparación de cambiador de derivaciones (OLTC) en imágenes
Servicios y recursos relacionados
Guías técnicas sobre reparación de cambiador de derivaciones (oltc)
Qué recibes
- Estado de los contactos de servicio y de transición, con registro fotográfico
- Condición del aceite del compartimento del cambiador y del mecanismo de accionamiento
- Verificación de secuencia de operación y sincronismo en todas las posiciones
- Criterio de retorno a servicio con resistencia de devanados por posición de tap
El criterio que cambia la decisión
Compara por separado el DGA del OLTC y del tanque principal según diseño, tipo de conmutación, tendencia y operaciones acumuladas. Un patrón diferente no excluye fallas en el conjunto activo. Integra pruebas eléctricas, manual del fabricante y criterios específicos de IEEE C57.139.
Cotiza reparación de cambiador de derivaciones (oltc)
Comparte los datos de placa del activo y la condición que observas. Un ingeniero revisa la información y responde con el alcance propuesto, no con un precio genérico. Si tienes placa, unifilar o pruebas anteriores, envíalos por WhatsApp: es lo que más acorta el diagnóstico.
Contenido técnico revisado por Dirección Técnica TEVKO · última revisión: 15 de agosto de 2026
Referencias normativas de esta página: IEEE C57.12.90 · IEC 60076 · IEEE C57.152. La aplicabilidad de cada norma depende del activo, su tensión y el alcance contratado; se confirma en la propuesta técnica.
