Prueba eléctrica
Resistencia de aislamiento e índice de polarización
Medición de la resistencia del aislamiento con megóhmetro y cálculo de índice de absorción y polarización para evaluar humedad y limpieza del sistema dieléctrico.
Al aplicar tensión continua (500 V a 5 kV según el equipo) entre devanados y tierra, el aislamiento sano deja pasar una corriente decreciente en el tiempo. La resistencia medida a 1 minuto es la referencia básica, pero el valor absoluto depende mucho de la temperatura y el tamaño del equipo.
Por eso se calculan índices: el índice de absorción dieléctrica (relación R60s/R30s) y el índice de polarización (relación R10min/R1min). Un IP por debajo de 1.0–1.5 sugiere aislamiento húmedo o contaminado; valores de 2.0 o más indican aislamiento seco y limpio, independientemente del tamaño del transformador.
En TEVKO ejecutamos la prueba con megóhmetros Megger (hasta 10 kV), corrigiendo por temperatura y registrando la curva completa. Es la primera prueba que aplicamos en campo porque, siendo no destructiva y rápida, decide si el activo puede recibir las pruebas a tensión elevada que siguen.
Qué recibes
- Lecturas a 1 y 10 minutos con índice de polarización y de absorción
- Valores corregidos por temperatura y contra el criterio aplicable al activo
- Registro del instrumento, su número de serie y su vigencia de calibración
Qué cambia un resultado anómalo
Un índice de polarización bajo con resistencia decreciente indica humedad en el aislamiento; antes de intervenir se confirma con factor de potencia y humedad en aceite, porque secar un transformador que no lo necesita cuesta tiempo de paro sin beneficio.
Índices que calculamos
Índice de absorción dieléctrica (IAD)
Relación R60s/R30s, lectura rápida del estado del aislamiento en campo.
Cuándo aplica: Tamizado inicial antes de pruebas a tensión elevada.
Índice de polarización (IP)
Relación R10min/R1min, diagnóstico confiable de humedad independiente del tamaño del equipo.
Cuándo aplica: Evaluación de aislamiento sospechoso de humedad.
Cómo ejecutamos la prueba
Aislamiento
Equipo desenergizado, devanados puenteados y temperatura registrada.
Medición
Resistencia a 30 s, 1 min y 10 min en cada configuración de devanados.
Índices
Cálculo de IAD e IP, corrección por temperatura a 20 °C.
Decisión
Veredicto: apto para continuar pruebas o requiere secado/limpieza previa.
Preguntas frecuentes — resistencia de aislamiento e índice de polarización
¿Qué es el índice de polarización y qué valor es aceptable?
Es la relación entre la resistencia de aislamiento medida a 10 minutos y la medida a 1 minuto. Un valor menor a 1.0–1.5 indica aislamiento húmedo o contaminado; 2.0 o más indica aislamiento seco y en buen estado. Al ser una relación, no depende del tamaño del equipo ni (en buena medida) de la temperatura.
¿Para qué sirve medir la resistencia de aislamiento?
Detecta humedad, suciedad y degradación del aislamiento de forma rápida y no destructiva. Es la prueba de tamizado inicial: define si el transformador está en condiciones de recibir las pruebas a tensión elevada (factor de potencia, rigidez dieléctrica) que vienen después.
¿Por qué se corrige por temperatura?
La resistencia de aislamiento varía fuertemente con la temperatura —cae aproximadamente a la mitad por cada 10 °C de aumento. Para comparar contra norma e historial, los resultados se corrigen a una temperatura de referencia, normalmente 20 °C.
¿Esta prueba aplica también a cables y subestaciones?
Sí. La resistencia de aislamiento se mide en transformadores, cables de potencia, interruptores, barras y máquinas rotativas. En subestaciones es parte estándar del mantenimiento de equipo primario.

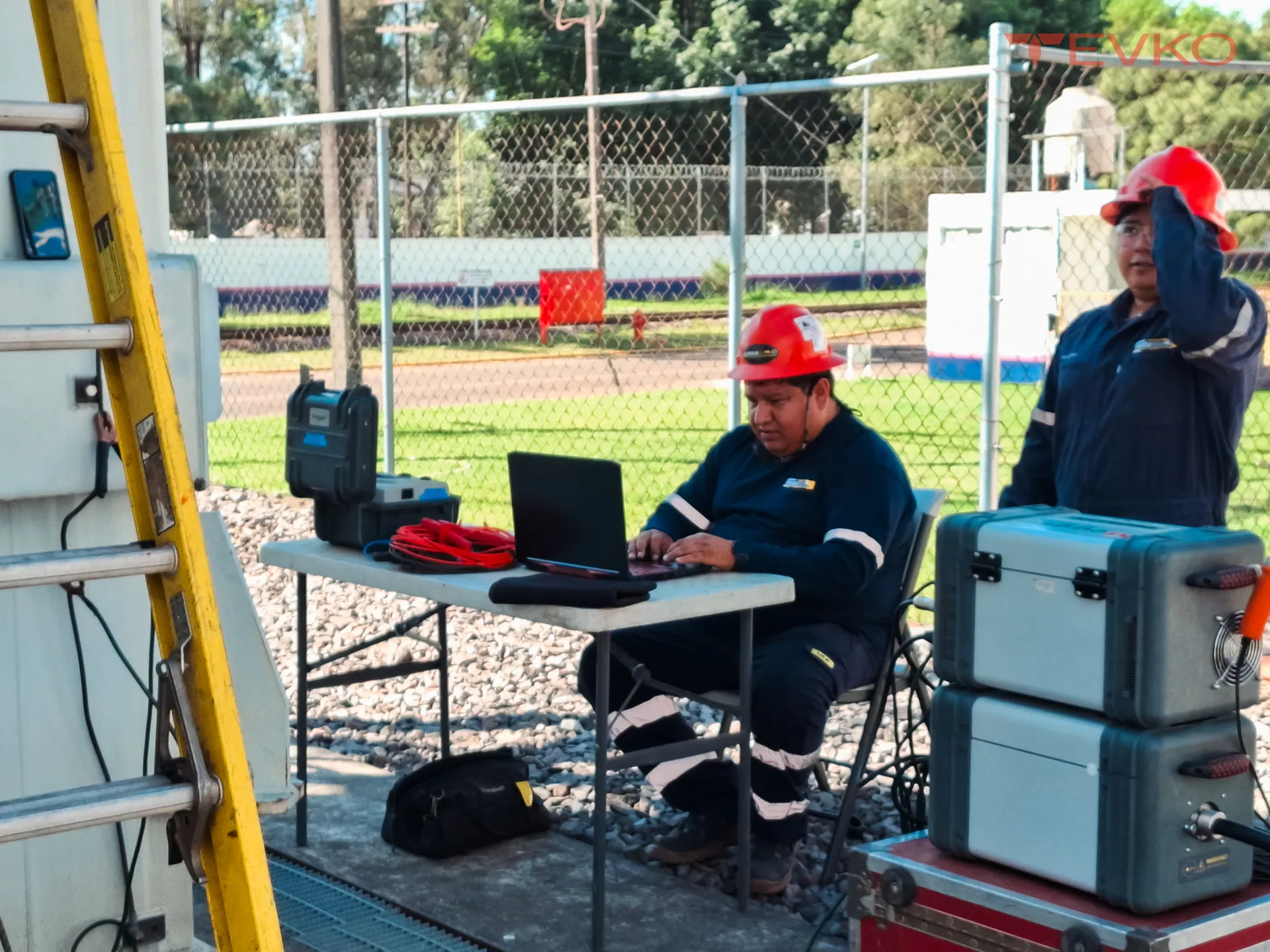

Resistencia de aislamiento e índice de polarización en imágenes
Pruebas y servicios relacionados
Contenido técnico revisado por Dirección Técnica TEVKO · última revisión: 15 de agosto de 2026
Referencias normativas de esta página: IEEE C57.152 · NMX-J-169-ANCE · IEEE 43 (origen del criterio de PI). La aplicabilidad de cada norma depende del activo, su tensión y el alcance contratado; se confirma en la propuesta técnica.
