Prueba eléctrica
Análisis de respuesta en frecuencia (SFRA)
Prueba SFRA que detecta deformaciones y desplazamientos mecánicos de los devanados y el núcleo —invisibles a las pruebas eléctricas convencionales— tras cortocircuitos, transportes o sismos.
Cada transformador tiene una respuesta en frecuencia única, determinada por la geometría de sus devanados y núcleo —su red de inductancias y capacitancias internas. El SFRA inyecta una señal de barrido (Hz a MHz) y registra esa huella.
Un cortocircuito pasante, un golpe durante el transporte o un sismo pueden deformar o desplazar los devanados sin alterar la relación de transformación ni la resistencia de aislamiento. El SFRA es sensible a ese daño mecánico: cualquier cambio de geometría desplaza las curvas de respuesta respecto a la referencia.
La interpretación es comparativa: contra la huella de fábrica (si existe), contra las otras fases del mismo transformador, o contra una unidad gemela. En TEVKO levantamos la línea base con Omicron y la archivamos, de modo que cada transformador crítico tenga su referencia para futuras comparaciones tras eventos.
Qué recibes
- Curvas de respuesta por devanado en el rango de barrido completo
- Comparación contra línea base propia, contra fase hermana o contra unidad gemela
- Lectura del rango de frecuencia donde aparece la desviación, que localiza el tipo de daño
Qué cambia un resultado anómalo
Una desviación en baja frecuencia apunta al núcleo o al circuito magnético; en media frecuencia, a deformación de devanados. Confirmar deformación mecánica convierte la decisión en desarme e inspección, no en un nuevo intento de energizar.
Qué diagnostica el SFRA
Deformación de devanados
Movimiento axial o radial de los devanados tras cortocircuito pasante o falla cercana.
Cuándo aplica: Después de eventos de falla con corriente elevada.
Desplazamiento por transporte/sismo
Cambios de geometría por golpes durante el traslado o eventos sísmicos.
Cuándo aplica: Recepción de transformador reubicado o post-sismo.
Cómo ejecutamos la prueba
Conexión
Transformador desenergizado y aislado; medición fase por fase en alta y baja.
Barrido
Inyección de señal de barrido en frecuencia y registro de la huella de respuesta.
Comparación
Contra línea base de fábrica, entre fases o contra unidad gemela.
Diagnóstico
Identificación de la banda afectada y el tipo de daño mecánico.
Preguntas frecuentes — análisis de respuesta en frecuencia (sfra)
¿Qué detecta la prueba SFRA que no ven otras pruebas?
Detecta deformación y desplazamiento mecánico de los devanados y el núcleo. Un transformador puede pasar TTR, resistencia de aislamiento y factor de potencia y aun así tener devanados deformados por un cortocircuito o un golpe de transporte. El SFRA es la prueba sensible a ese daño geométrico, porque compara la huella electromecánica del equipo y no su comportamiento dieléctrico.
¿Cuándo se recomienda hacer un SFRA?
Tras un cortocircuito pasante o falla cercana, después de transportar o reubicar el transformador, luego de un sismo, y como línea base de referencia para activos críticos. También antes y después de una rehabilitación mayor para verificar que la intervención no alteró la geometría interna.
¿Cómo se interpreta el resultado del SFRA?
Es comparativo: la curva de respuesta se contrasta contra la huella de fábrica, contra las otras fases del mismo transformador o contra una unidad gemela. Desviaciones en bandas de frecuencia específicas señalan el tipo de problema (movimiento axial, deformación radial, falla de núcleo o conexión).
¿Conviene levantar una línea base aunque el transformador esté sano?
Sí, y mucho. El SFRA es comparativo: tener la huella de un transformador sano permite diagnosticar con certeza tras un evento futuro. Recomendamos archivar la línea base de todo activo crítico mientras está en buen estado.

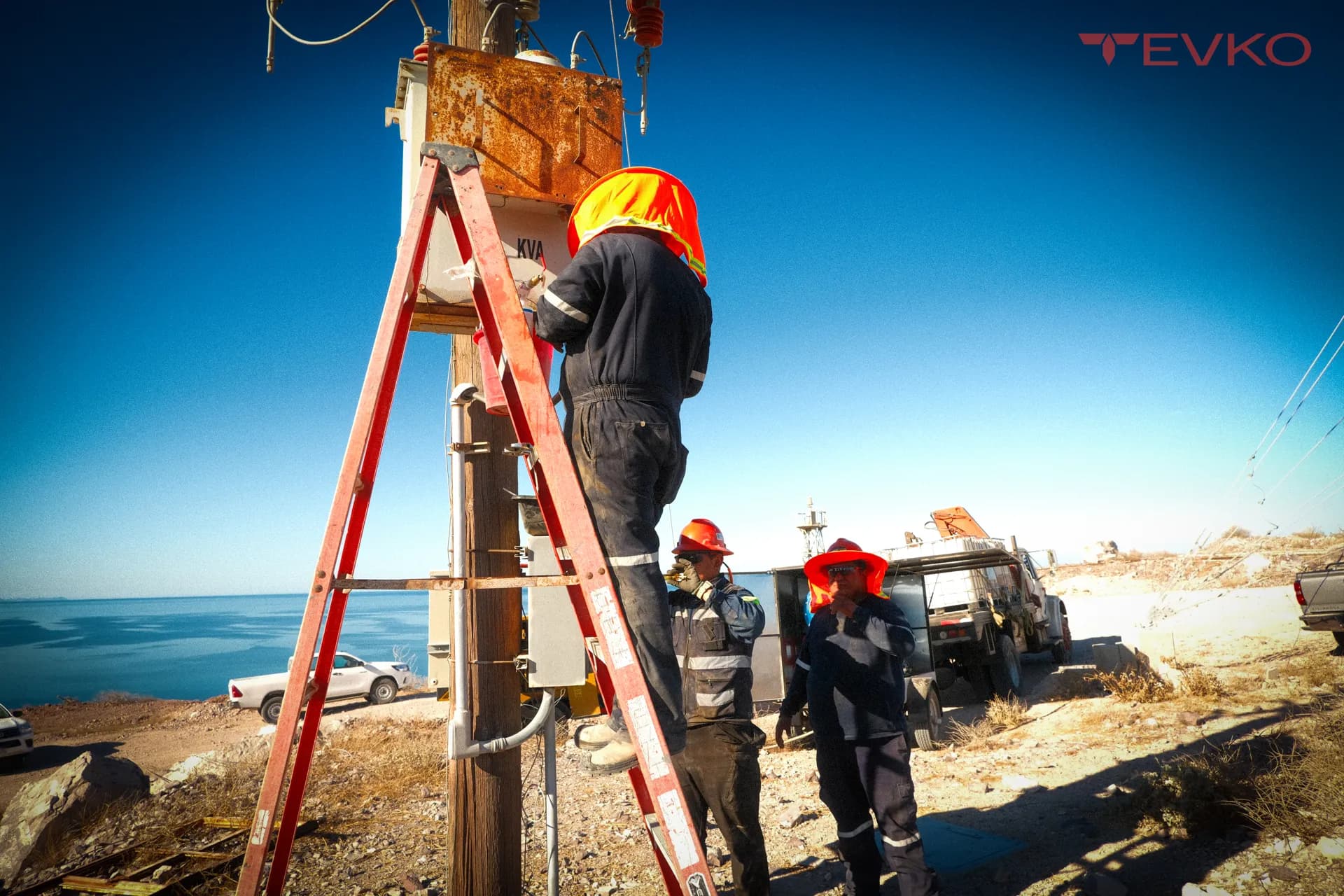

Análisis de respuesta en frecuencia (SFRA) en imágenes
Pruebas y servicios relacionados
Contenido técnico revisado por Dirección Técnica TEVKO · última revisión: 15 de agosto de 2026
Referencias normativas de esta página: IEEE C57.149 · IEC 60076-18. La aplicabilidad de cada norma depende del activo, su tensión y el alcance contratado; se confirma en la propuesta técnica.
