Prueba de corriente de excitación
Medición de la corriente de excitación del transformador para detectar problemas en el núcleo magnético, los devanados y el cambiador de derivaciones.
Al energizar un devanado con el secundario en circuito abierto, el transformador consume una pequeña corriente —la de excitación— para magnetizar su núcleo. Esa corriente depende de la geometría del núcleo y de la integridad de los devanados, por lo que su valor y, sobre todo, el patrón entre las tres fases es un diagnóstico sensible del estado interno.
Un patrón anómalo de corriente de excitación delata espiras en corto, problemas de laminación o sujeción del núcleo, contactos defectuosos del cambiador de derivaciones o devanados deformados. Suele ejecutarse junto con el TTR y el factor de potencia, porque la combinación de las tres permite localizar el origen del problema con precisión.
En TEVKO medimos la corriente de excitación en todas las fases y posiciones del cambiador con instrumentación Omicron, y comparamos el patrón contra fases entre sí y contra el historial del activo, dentro del protocolo de pruebas eléctricas.
Qué recibes
- Corriente de excitación por fase con el patrón esperado alto-bajo-alto
- Comparación entre fases y contra el historial del propio activo
- Lectura cruzada con relación de transformación y con la posición del cambiador
Qué cambia un resultado anómalo
Un patrón alterado señala espiras en corto, problemas del circuito magnético o contacto defectuoso del cambiador. El cruce con TTR y SFRA decide si el trabajo es sobre el cambiador o exige abrir el transformador.
Qué diagnostica
Estado del núcleo y devanados
Un patrón anómalo de corriente entre fases delata espiras en corto o problemas de laminación/sujeción del núcleo.
Cuándo aplica: Diagnóstico tras evento eléctrico o como prueba de aceptación.
Cambiador de derivaciones
La variación de la corriente entre posiciones del cambiador revela contactos defectuosos del conmutador.
Cuándo aplica: Mantenimiento de transformadores con OLTC/DETC.
Cómo lo ejecutamos
Libranza
Transformador desenergizado y aislado, con tierras retiradas de los devanados a medir.
Medición
Corriente de excitación en las tres fases y en todas las posiciones del cambiador.
Comparación
Patrón entre fases y contra el historial del activo.
Protocolo
Reporte con interpretación del estado de núcleo, devanados y conmutador.
Preguntas frecuentes — prueba de corriente de excitación
¿Qué detecta la prueba de corriente de excitación?
Problemas en el núcleo magnético (laminación, sujeción), espiras en corto en los devanados y fallas de contacto en el cambiador de derivaciones. El patrón de corriente entre las tres fases es lo que revela el origen del problema.
¿Por qué se combina con el TTR y el factor de potencia?
Porque juntas localizan el problema: el TTR confirma la relación de vueltas, el factor de potencia evalúa el aislamiento y la corriente de excitación interroga el núcleo y los devanados. La combinación distingue una falla de devanado de una de núcleo o conmutador.
¿Se mide en todas las posiciones del cambiador?
Sí. Como en el TTR, el patrón de corriente de excitación entre posiciones del cambiador de derivaciones ayuda a diagnosticar el estado de los contactos del conmutador.
¿Requiere el transformador fuera de servicio?
Sí. Se realiza con el transformador desenergizado y aislado, normalmente como parte del mismo protocolo de pruebas eléctricas estáticas de diagnóstico.

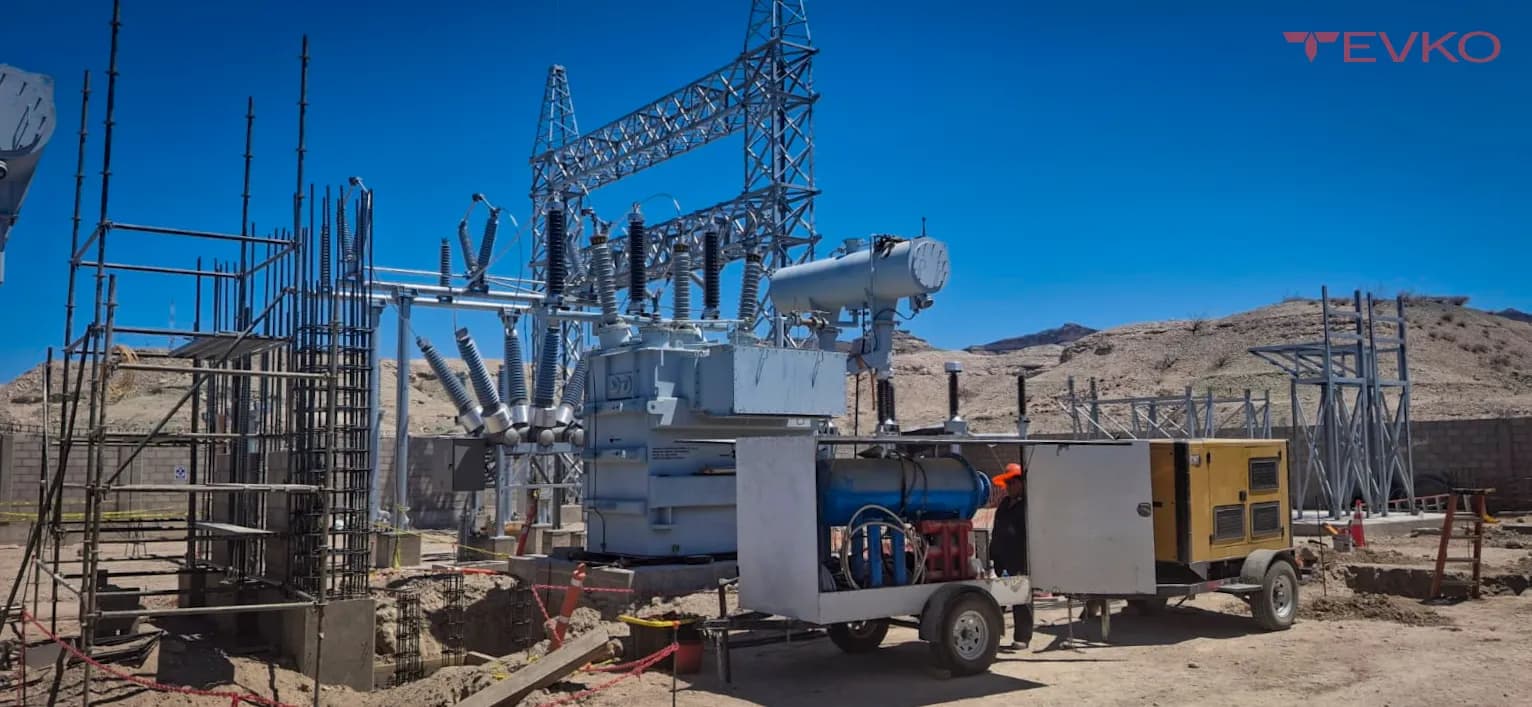

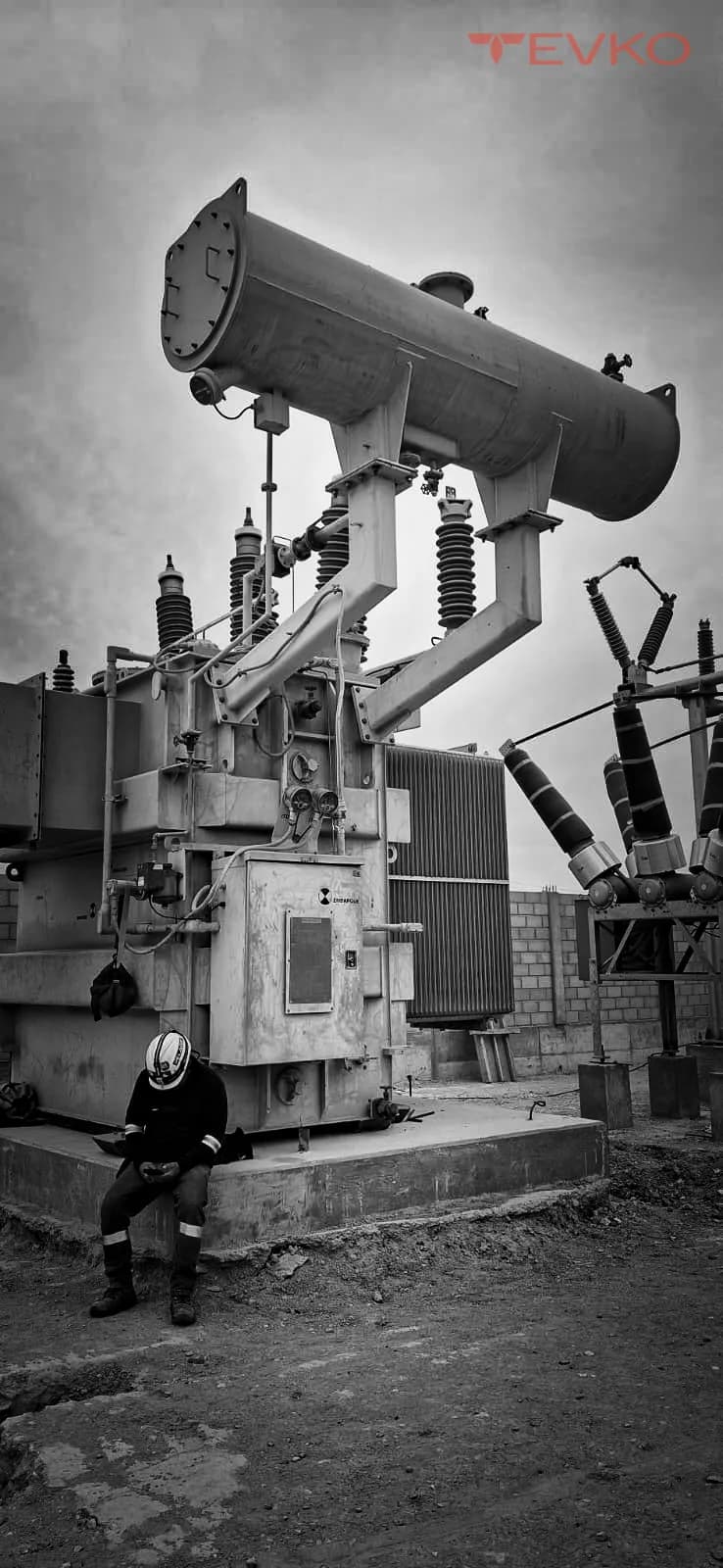

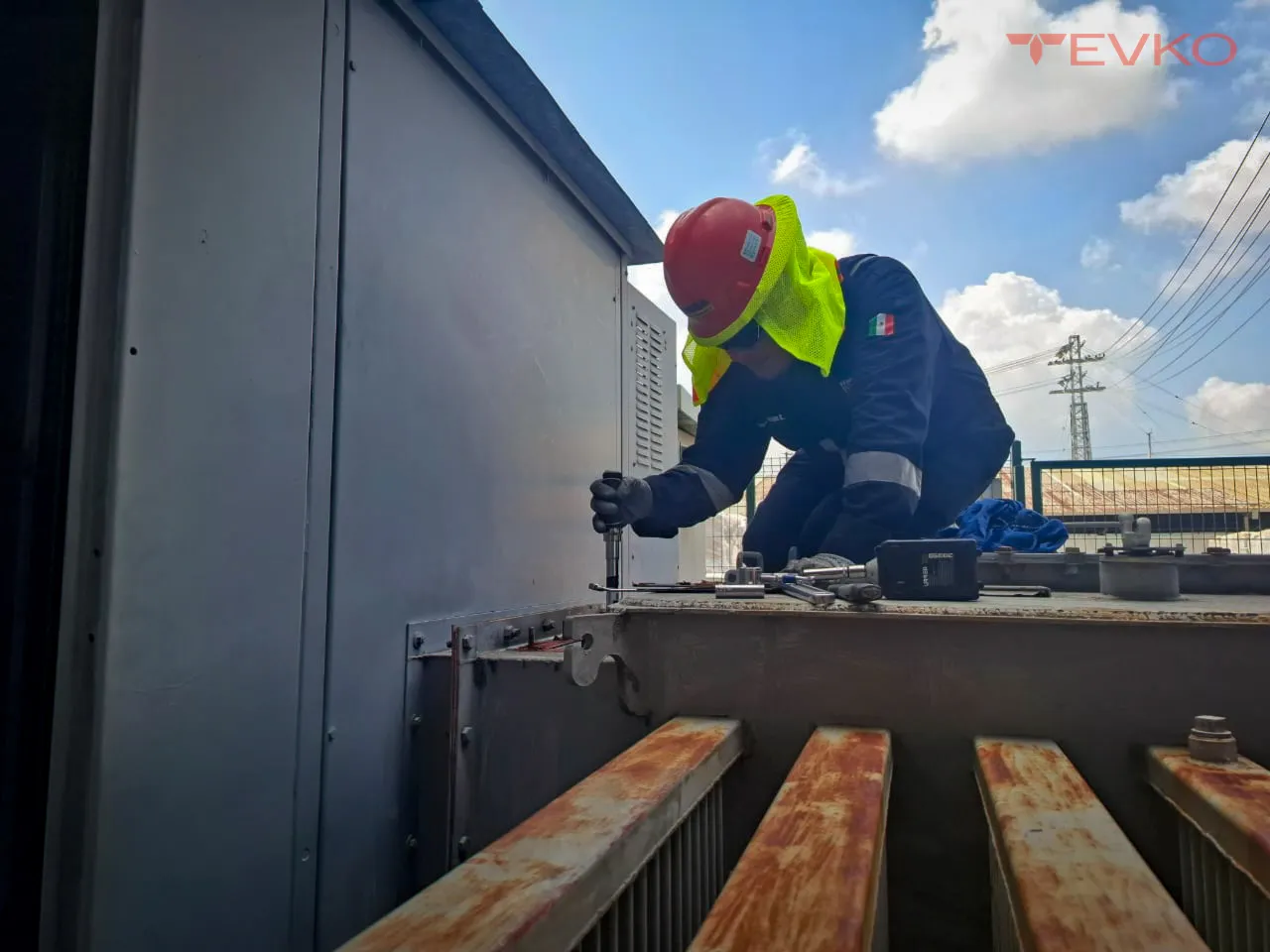

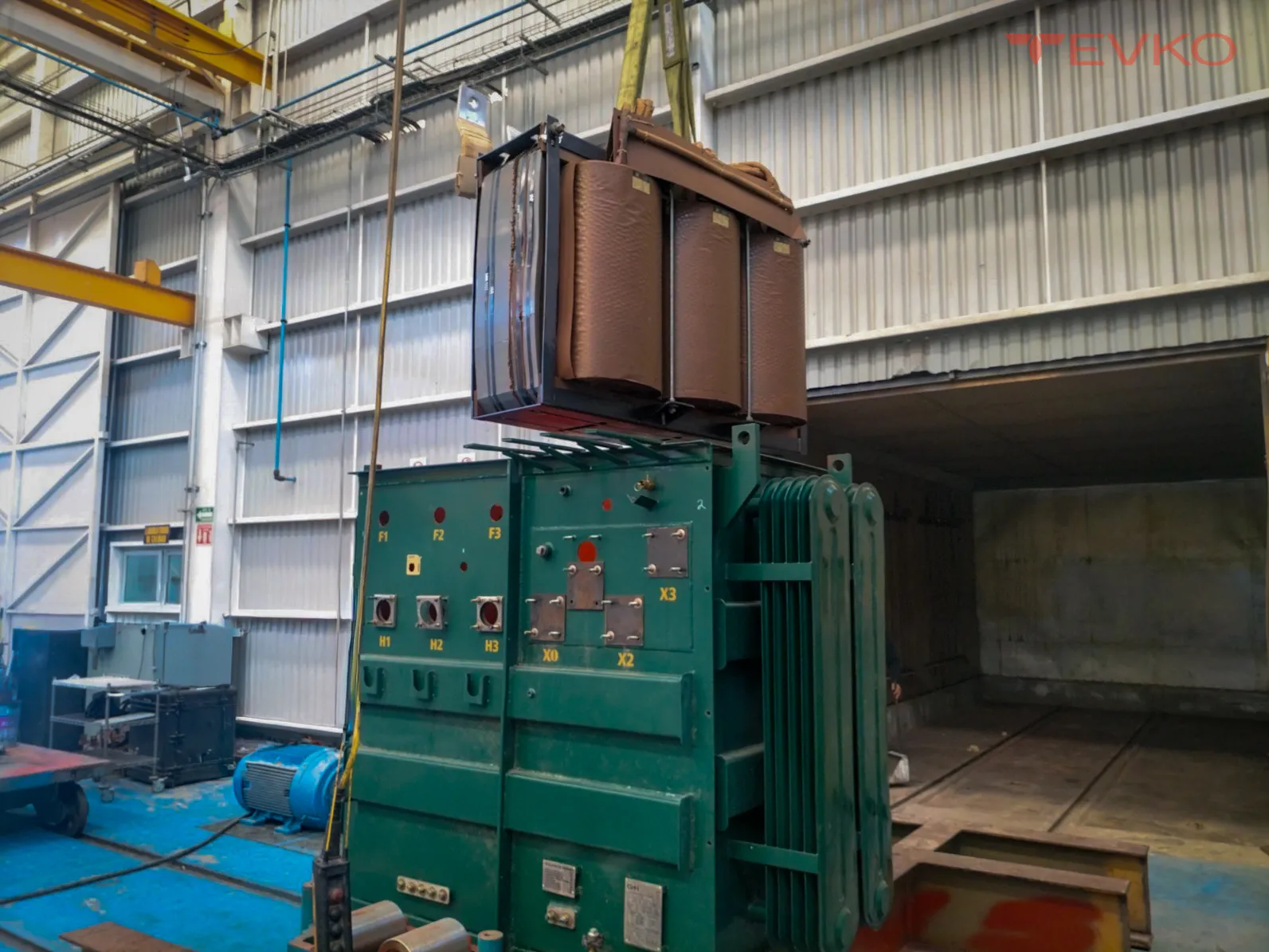

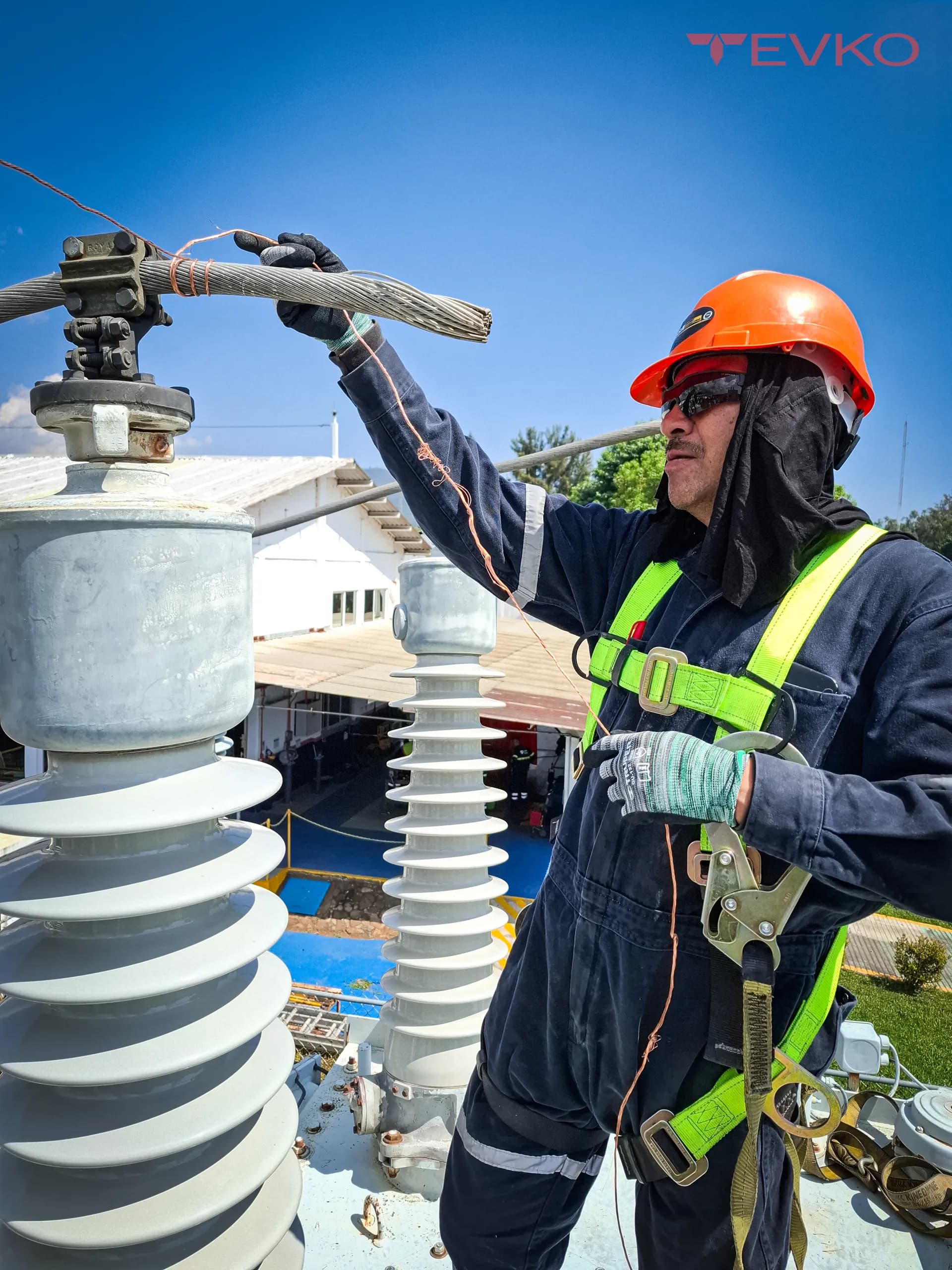

Prueba de corriente de excitación en imágenes
Pruebas y servicios relacionados
Contenido técnico revisado por Dirección Técnica TEVKO · última revisión: 15 de agosto de 2026
Referencias normativas de esta página: IEEE C57.152 · IEC 60076-1. La aplicabilidad de cada norma depende del activo, su tensión y el alcance contratado; se confirma en la propuesta técnica.
