El mantenimiento clásico de un transformador de potencia se apoya en pruebas periódicas: cada cierto número de meses se programa un libramiento, se desenergiza la máquina y se le aplican pruebas eléctricas y análisis de aceite. Ese esquema funciona, pero tiene un punto ciego: entre una prueba y la siguiente pueden pasar muchas cosas. El monitoreo en línea (online monitoring) cierra ese hueco instalando sensores que vigilan la máquina de forma continua, con el transformador energizado y en operación normal, y disparan una alerta cuando una variable se sale de su patrón. No sustituye a las pruebas periódicas: las complementa, cambiando la lógica de mantenimiento por calendario a mantenimiento por condición.
La señal más valiosa que se vigila en línea es el gas disuelto en el aceite. Un monitor de DGA en línea mide de forma continua los gases que genera el aceite y la celulosa cuando hay un defecto incipiente —hidrógeno, acetileno, etileno, monóxido y dióxido de carbono— y detecta tendencias que una analítica trimestral de laboratorio no alcanza a ver. Una falla térmica o un arqueo interno pueden desarrollarse en días; el DGA en línea avisa de la tendencia antes de que el evento escale. El análisis de gases disueltos de laboratorio sigue siendo la referencia de precisión, pero el sensor en línea da la alarma temprana que dispara esa confirmación.
El segundo frente es la temperatura. Más allá de los termómetros de aceite y de imagen térmica de devanado tradicionales, el monitoreo en línea moderno incorpora sensores de fibra óptica embebidos en los devanados para medir directamente la temperatura del punto más caliente (hot-spot), que es el que realmente determina el envejecimiento del aislamiento. Conocer el hot-spot real —en lugar de estimarlo— permite cargar el transformador con criterio, aprovechar su capacidad sin sacrificar vida útil y documentar el envejecimiento térmico acumulado bajo las referencias de carga de IEEE C57.91 e IEC 60076-7.
Las boquillas (bujes) son una causa frecuente de fallas catastróficas, y su monitoreo en línea ha madurado mucho. Vigilando la corriente de fuga y la capacitancia del conjunto de boquillas se detecta el deterioro del aislamiento capacitivo antes de que derive en una explosión. Junto con el monitoreo de descargas parciales en línea —que escucha la actividad de descargas dentro del aislamiento mientras la máquina opera— forman la capa de vigilancia de los modos de falla más rápidos y destructivos. El cambiador de derivaciones bajo carga (OLTC), por ser el componente con más desgaste mecánico, también se monitorea: número de operaciones, par motor, temperatura diferencial respecto al tanque principal.
Toda esa instrumentación produce datos, y ahí está el verdadero reto: un monitor que nadie interpreta es un gasto, no una protección. El valor del monitoreo en línea no está en el sensor, sino en el programa que convierte sus señales en decisiones. Eso implica fijar líneas base y umbrales por cada variable, correlacionar entre sí las señales (un cambio de temperatura que coincide con un cambio de gas cuenta una historia distinta que cada uno por separado) y definir qué alarma dispara qué acción: desde reforzar la frecuencia de muestreo hasta programar un libramiento para pruebas eléctricas de confirmación.
Conviene ser honesto sobre los límites. El monitoreo en línea no reemplaza las pruebas fuera de servicio: hay diagnósticos —factor de potencia/tan delta del aislamiento, respuesta en frecuencia (SFRA), relación de transformación, resistencia de devanados— que requieren la máquina desenergizada y una fuente de prueba controlada, y que el monitoreo en línea no puede ejecutar. Lo que hace el online monitoring es estirar con seguridad los intervalos entre esas pruebas, priorizar qué máquina del parque necesita atención primero y dar aviso temprano de un problema que avanza entre libramientos. Es vigilancia continua más confirmación periódica, no una cosa en lugar de la otra.
¿Cuándo se justifica? No todo transformador necesita monitoreo en línea. La inversión se paga en máquinas críticas —aquellas cuya salida no programada cuesta producción, donde no hay respaldo, o que son difíciles o lentas de reemplazar— y en unidades viejas o estratégicas que se quieren operar más allá de su vida nominal con un colchón de seguridad. Para un parque de transformadores de respaldo no críticos, un buen programa de pruebas periódicas y análisis de aceite suele ser suficiente. La decisión correcta es por máquina, no por moda.

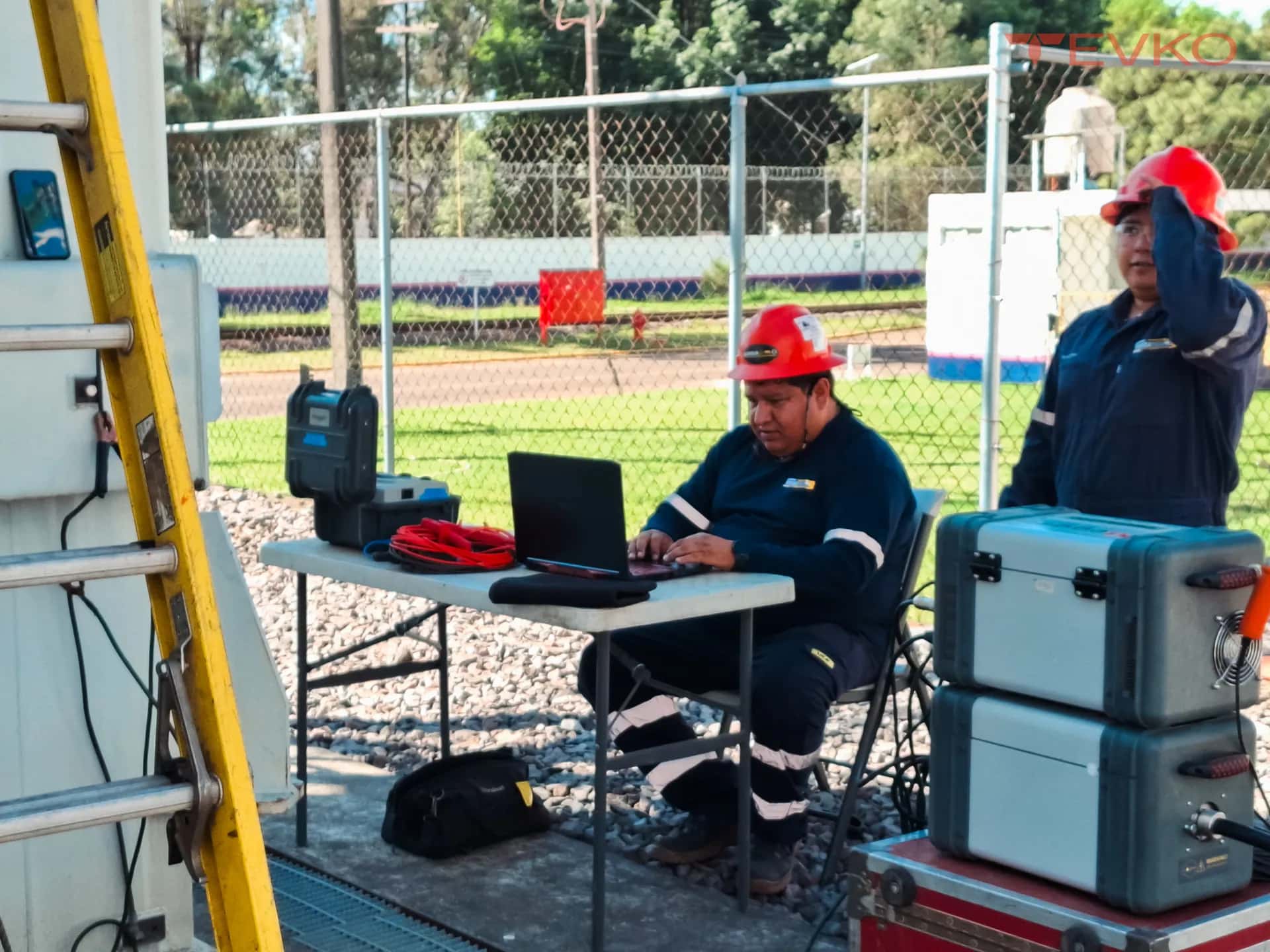

TEVKO no fabrica ni vende un sistema de monitoreo atado a una marca: como taller de servicio independiente y multimarca, ayuda a especificar la instrumentación adecuada a cada máquina, a integrar sus datos en un programa de mantenimiento basado en condición, y —lo más importante— a ejecutar las pruebas eléctricas y los análisis de aceite de confirmación cuando el monitoreo dispara una alarma, con instrumentación Omicron y Megger y protocolo documentado. El monitoreo dice 'mira aquí'; el diagnóstico fuera de línea dice 'esto es lo que pasa y esto es lo que hay que hacer'.
