Transporte de transformadores de potencia: maniobras y recepción sin sorpresas

Transportar un transformador de potencia parece un problema de logística pesada —cargar, mover, descargar— y por eso se subestima. El riesgo real no es el rasguño exterior: es el daño interno invisible. La parte activa de un transformador (núcleo y devanados) está sujeta dentro del tanque, pero los impactos y la vibración severa durante el traslado pueden aflojar amarres o desplazar bobinas, y ese daño no siempre se ve desde afuera. Un equipo puede llegar 'impecable' y, al energizarlo, manifestar una falla que se gestó en la carretera.

Por eso el transporte de un transformador se trata como una operación técnica, no solo como un flete. Empieza por la preparación del equipo para el viaje: según el tamaño y la distancia, el transformador puede transportarse con su aceite, parcialmente drenado o con atmósfera de nitrógeno, y con accesorios desmontados (boquillas, radiadores, conservador) que viajan por separado y protegidos. Cada modo tiene implicaciones para lo que hay que vigilar en tránsito.

El registrador de impacto es la herramienta central del transporte seguro. Es un dispositivo que se fija al transformador y registra las aceleraciones (golpes, frenadas, baches) durante todo el viaje, en uno o varios ejes. Su valor es doble: disuade el manejo descuidado y, sobre todo, deja evidencia. Si el registrador muestra un impacto que excede el umbral definido, esa es una señal de alerta: antes de energizar, conviene investigar si hubo desplazamiento interno, típicamente con una prueba de respuesta en frecuencia (SFRA) que detecta deformaciones de devanado.

La atmósfera interna en tránsito también se vigila. Cuando el transformador viaja con nitrógeno a presión positiva o con aceite, mantener esa atmósfera es lo que protege el aislamiento de la humedad y el oxígeno durante el viaje. Una caída de presión de nitrógeno o del nivel de aceite registrada en el trayecto indica una posible fuga o pérdida de la atmósfera protectora, y es algo que debe documentarse y atenderse a la llegada, no pasarse por alto.

La maniobra de carga y descarga es el momento de mayor riesgo físico. Un transformador de potencia pesa decenas de toneladas, y su izaje exige grúas de capacidad adecuada, conocer los puntos de izaje del equipo, y un plan de maniobra que contemple el peso, el centro de gravedad y el espacio. Improvisar una maniobra de este peso es donde ocurren los accidentes más serios, tanto para las personas como para el equipo. La capacidad real de grúa y la experiencia en maniobra pesada no son un lujo: son la condición para mover el activo con seguridad.

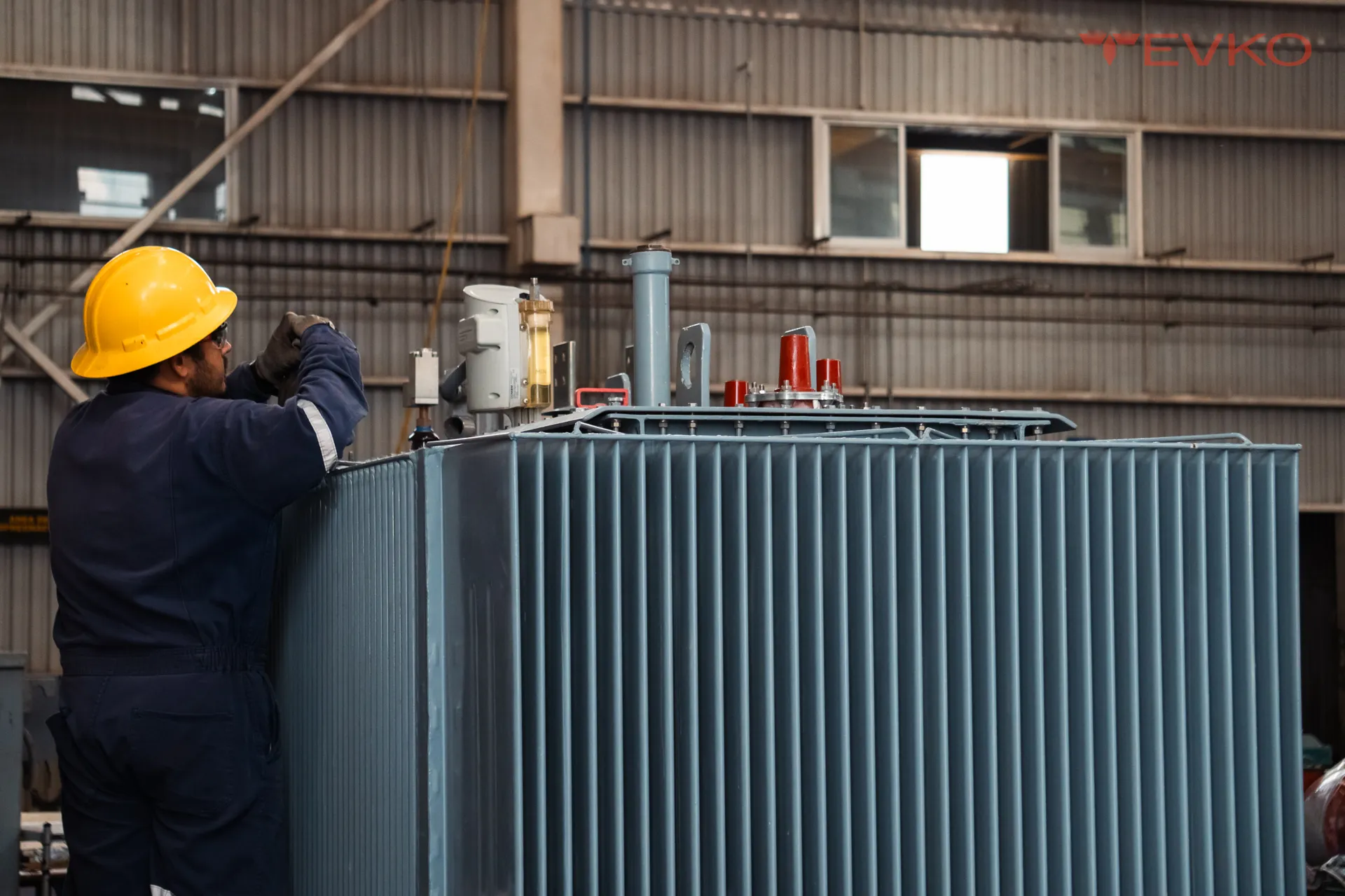

La recepción es la última oportunidad de detectar un problema antes de poner el transformador en servicio, y conviene hacerla con método. La siguiente tabla resume qué revisar al recibir un transformador transportado, y por qué cada punto importa:

El principio que une todo lo anterior es simple: la confiabilidad de un transformador empieza antes de energizarlo. Un transporte bien ejecutado y una recepción metódica evitan el peor de los escenarios —energizar un equipo dañado en tránsito y convertir un problema logístico en una falla eléctrica—. Documentar el viaje (registrador, presiones, inspección) es lo que permite reclamar a tiempo y, sobre todo, tomar la decisión correcta antes de dar tensión.

TEVKO realiza el traslado de transformadores a planta para rehabilitación mayor con maniobra especializada, registro de las condiciones de tránsito e inspección de recepción documentada, y verifica el equipo —incluida SFRA cuando el registro de impacto lo amerita— antes de cualquier prueba o energización, de forma independiente y multimarca bajo norma IEEE C57 e IEC 60076. Si necesitas mover un transformador de potencia, contáctanos para hacerlo sin sorpresas.
