Cómo se repara un transformador acorazado (tipo shell): guía completa

El transformador acorazado —tipo shell— se distingue del tipo columna en cómo el núcleo envuelve a los devanados: en el acorazado el circuito magnético rodea a las bobinas por ambos lados, dándole mayor resistencia mecánica frente a los esfuerzos de cortocircuito. Esa misma construcción, que lo hace robusto, es la que vuelve su reparación más compleja: acceder a la parte activa, extraerla y rearmarla exige más mano de obra especializada, más herramental y más cuidado que en un transformador de columna. Entender esa diferencia es clave para saber qué implica repararlo bien.

Las fallas que llevan a reparar un acorazado son, en esencia, las mismas que en cualquier transformador de potencia, pero su atención cambia por la construcción. Aislamiento de devanado degradado, cortocircuitos entre espiras, deformación de bobinas por esfuerzos electrodinámicos, fallas en el cambiador de derivaciones, problemas en boquillas o en el núcleo. La diferencia es que llegar a esos componentes en un acorazado implica desarmar un conjunto activo más integrado, por lo que el diagnóstico previo —que delimita exactamente qué hay que intervenir— vale aún más para no abrir de más.

El diagnóstico arranca con el aceite y las pruebas eléctricas, con la máquina desenergizada. El análisis de gases disueltos (DGA) revela arqueos o sobrecalentamientos internos; la relación de transformación (TTR) y la resistencia óhmica de devanados detectan espiras en corto o daño en el cambiador; la resistencia de aislamiento e índice de polarización tamizan humedad y contaminación; y la respuesta en frecuencia (SFRA) es especialmente valiosa en acorazados porque confirma si los devanados se deformaron mecánicamente —algo a lo que estos equipos están expuestos por el régimen severo en que suelen operar. Ese panel define el alcance real de la reparación.

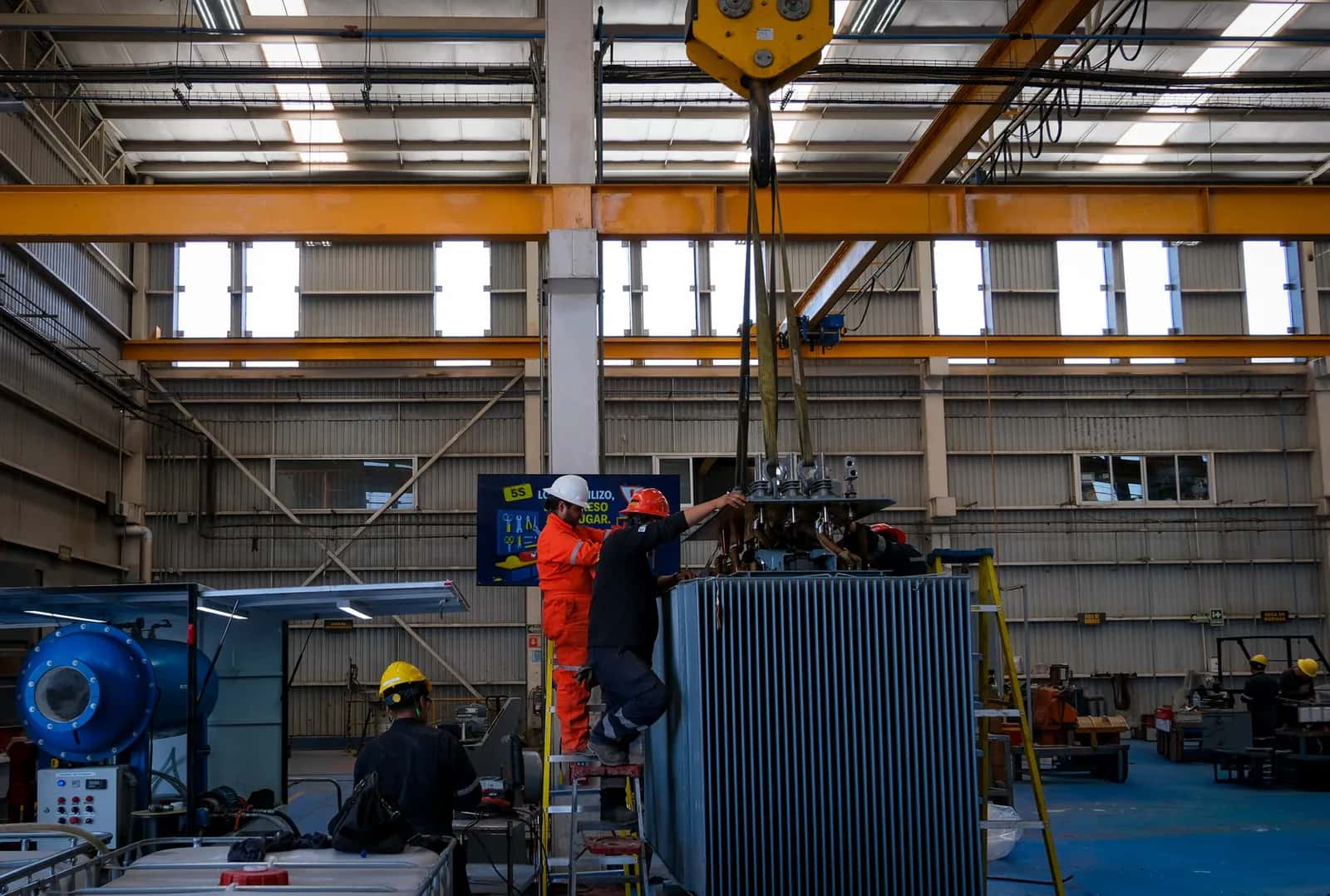

La reparación de un acorazado se ejecuta casi siempre en planta, no en sitio, porque exige capacidad de taller que no se lleva a campo: maniobra con grúa de alta capacidad para extraer y reinstalar el conjunto activo, espacio de taller, horno de secado para el aislamiento, y un banco de pruebas para verificar el resultado. Una rehabilitación seria de un acorazado sin esa infraestructura no es posible; por eso la pregunta correcta al elegir proveedor no es solo si sabe reparar, sino si tiene la planta para hacerlo.

El rebobinado, cuando el diagnóstico lo justifica, es el corazón de la reparación mayor de un acorazado. Reconstruir el devanado respetando el número de espiras, la geometría, la relación de transformación y la reactancia de dispersión del diseño original es lo que devuelve al equipo sus características eléctricas. En un acorazado, la geometría y el prensado de las bobinas dentro del núcleo envolvente exigen una ejecución cuidadosa: cualquier desviación cambia el comportamiento eléctrico y compromete la vida útil.

La decisión de reparar o reemplazar un acorazado se toma con el diagnóstico en mano —severidad y ubicación del daño, edad y estado general, costo y plazo de cada ruta, criticidad del activo—. En muchos casos la rehabilitación es claramente la mejor opción frente a un equipo nuevo importado, sobre todo cuando el núcleo, el tanque y la estructura están sanos, porque el plazo de un acorazado nuevo a la medida suele ser largo. Lo que nunca conviene es decidir sin datos.

Toda reparación seria termina con pruebas de aceptación documentadas que demuestran que el equipo recuperó sus características dentro de la especificación del fabricante, bajo norma IEEE C57 e IEC 60076. Ese protocolo —con valores medidos y criterios de aceptación— es la diferencia entre 'quedó reparado' y poder demostrar que quedó bien, ante tu operación y tu aseguradora.

TEVKO repara y rehabilita transformadores acorazados (tipo shell) hasta 230 MVA en planta propia, con grúas de alta capacidad, hornos de secado y banco de pruebas, de forma independiente y multimarca para equipos de cualquier fabricante, con instrumentación Omicron y Megger y protocolo documentado bajo norma IEEE C57 e IEC 60076. Si tienes un acorazado con falla, contáctanos: partimos del diagnóstico para definir si se repara, se rebobina o conviene reemplazar.
